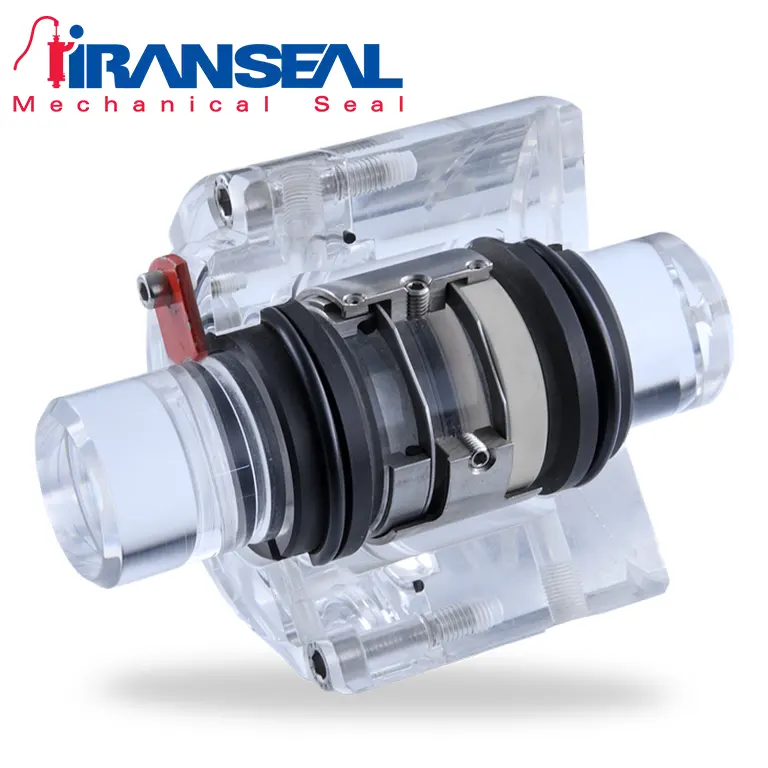

امکانات مکانیکال سیل H-Brinker مدل M74-D
- برای شفت های ساده
- سیل دوبل
- نامتعادل
- چرخش چندین فنر
- مستقل از جهت چرخش
- بهترین سیل بر اساس محدوده M7
- متغیر با پیچ پمپاژ موجود (M74F-D)
مزایای M74-D
مزایای مکانیکال سیل H-Brinker مدل M74-D
- نگهداری آسان دلیل قابلیت تعویض
- انتخاب گسترده مواد
- انعطاف پذیری در انتقال گشتاور
- مطابق استاندارد EN 12756 (برای ابعاد اتصال d1 تا ۱۰۰ میلی متر (۳٫۹۴ “))
مشخصات فنی M74-D
مشخصات فنی مکانیکال سیل H-Brinker مدل M74-D
- Shaft diameter: d1 = 18 … 200 mm (0.71″ … ۷٫۸۷″)
- Pressure: p1 = 25 bar (363 PSI)
- Temperature: t = -50 °C … 220 °C
- (-۵۸ °F … ۴۲۸ °F)
- (-۵۸ °F … ۴۲۸ °F)
- Sliding velocity: vg = 20 m/s (66 ft/s)
- Axial movement: d1 up to 100 mm: ±۰٫۵ mm
- d1 from 100 mm: ±۲٫۰ mm
جنس مواد M74-D
جنس مواد مکانیکال سیل H-Brinker مدل M74-D
- Seal face: Special cast CrMo steel (S), Silicon carbide (Q1, Q2)
- Seat G9: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1*, Q2*)
- Seat G4: Silicon carbide (Q1*, Q2*)
- Seat G6: Silicon carbide (Q1*, Q2*)
- Seat G13: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B)
- * Cannot be combined with seal face made of S
کاربردهای M74-D
انواع کاربرد مکانیکال سیل H-Brinker مدل M74-D
- صنایع شیمیایی
- صنعت فرآیند
- صنعت خمیر و کاغذ
- محتوای جامد کم و محیط ساینده کم
- رسانه های سمی و خطرناک
- رسانه هایی با خاصیت روغن کاری ضعیف
- چسب ها
- پمپ های استاندارد شیمیایی
نقشه M74-D
جدول اجزاء M74-D
گشتاور M74-D
جایگزین های M74-D
ابعاد و اندازه
