امکانات آب بند مکانیکی EH700
- استفاده به صورت تکی
- بدلیل استفاده از واشر های ثابت قابلیت کار در زیر فشار را دارد
- بالانس می باشد
رنج کاری
رنج کاری آب بند مکانیکی EH700
- استفاده بر روی شفت های با قطر ۱۵ تا ۳۵ میلیمتر
- قابلیت تحمل ۱۵ بار
- استفاده در دمای از ۲۰- تا ۱۰۰+ درجه سانتیگراد
جنس اجزاء
جنس مواد آب بند مکانیکی EH700
- جنس ظاهر سیل از : Carbon graphite resin impregnated (B)
- جنس قسمت زیرین: Aluminium oxide (V, V1), Silicon carbide (Q1, Q2)
- قسمت دو سیل: NBR (P), FKM (V)
- جنس قطعات فلزی: CrNi steel (F)
کاربرد
موارد مصرف آب بند مکانیکی EH700
- فن آوری آب و فاضلاب
- صنایع غذایی و آشامیدنی
- آب و فاضلاب
- گلیکول
- پمپ های صنعتی
- پمپ های موتور
- پمپ های آبرسانی آسمان خراش
جدول اجزاء
جدول اجزاء آب بند مکانیکی EH700
| Item | Description |
| ۱٫۱ | Seal face |
| ۱٫۲ | Bellows |
| ۱٫۳ | Spring collar |
| ۱٫۴ | Spring |
| ۱٫۵ | Spring holder |
| ۱٫۶ | Cartridge |
| ۱٫۷ | Seat ring |
| ۲ | Seat |
| ۳ | Corner sleeve |
| ۴ | Case |

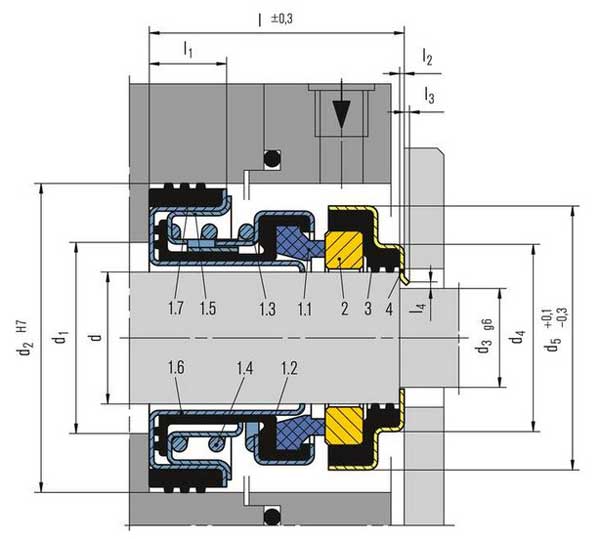

نقشه اجزاء

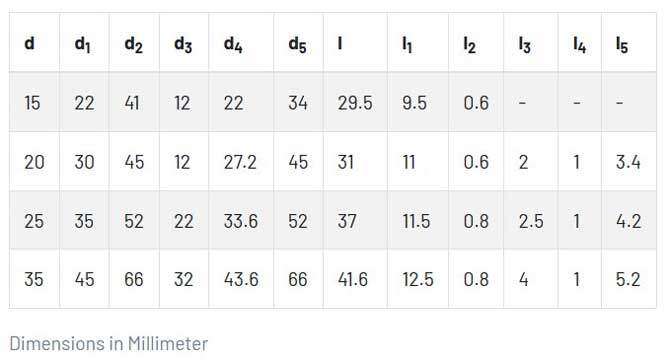

ابعاد و اندازه
