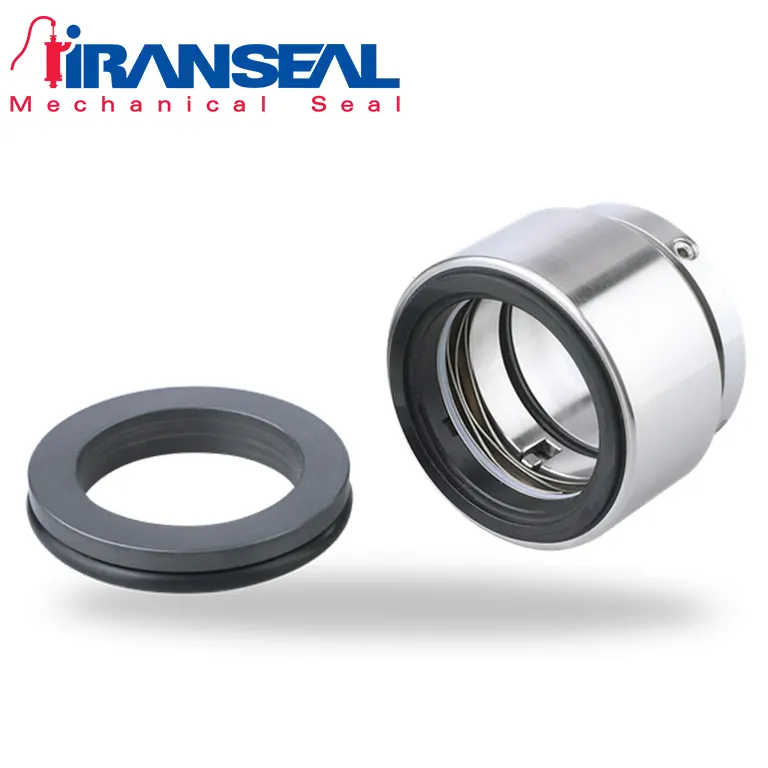

امکانات آب بند مکانیکی eHJ
- برای شفت های بدون لبه
- استفاده به صورت تکی آب بند
- آب بند متعادل
- مستقل از جهت چرخش محور
- دارای واشر محافظ
- برای مواد جامد و بسیار چسبناک طراحی شده است
- طراحی ناهموار و قابل اعتماد
- به دلیل طراحی منحصر به فرد جلوی آسیب رسیدن به محور گرفته می شود.
- امکان تولید به انواع مختلف برای کارهای استریل و خاص
- امکان استفده از پوشش الماس نیز وجود دارد.
- محافظت شده توسط واشر
- نسبت به تغییرات دما حساس نیست
- ۱۰۰٪ سازگار با سری HJ9 … برای l1k
جنس مواد eHJ
جنس مواد آب بند مکانیکی eHJ
جنس بدنه: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (eSIC-Q7)
نشیمنگاه G6:
Silicon carbide (eSIC-Q7)
آب بند ثانویه: EPDM (E),FKM (V)
واشر: CrNiMo steel (G)
جنس هوزینگ: CrNiMo steel (G)
درایو: Duplex (G1)
رنج کارکرد eHJ
رنج کارکرد آب بند مکانیکی eHJ
قطر شفت: d1 = 18 … 100 mm (0.71″ … 4″)
فشار: p1*) = 0.5 abs … 25 bar (7.25 abs … 363 PSI)
درجه حرارت: t = -50 °C … +220 °C (-58 °F … +430 °F)
سرعت: vg = 20 m/s (66 ft/s)
حرکت محور: d1 = 18 … 25 mm: ±۰,۵ mm
d1 = 28 … 55 mm: ±۰,۸ mm
d1 = 60 … 100 mm: ±۱,۰ mm
برای استفاده در محیط خلاء نیاز به تنظیم نشیمنگاه نمی باشد و فقط می بایست قسمت جلو آب بند مکانیکی تنظیم شود.
گواهینامه آب بند مکانیکی eHJ
گواهینامه آب بند مکانیکی eHJ
- دارای استاندارد EN 12756
کاربرد eHJ
کاربرد آب بند مکانیکی eHJ
- فن آوری آب و فاضلاب
- آب آشامیدنی
- صنایع شیمیایی
- نفت و گاز
- صنعت پتروشیمی
- فن آوری پالایش
- صنعت خمیر و کاغذ
- فناوری نیروگاه
- صنعت معدن
- تولید و پردازش فلز
- برنامه های ویژه (سیمان ، …)
- صنعت حمل و نقل
کاربرد آب بند مکانیکی eSHJ
- صنایع غذایی و آشامیدنی
- صنعت داروسازی
نقشه فنی eHJ
نقشه فنی آب بند مکانیکی eHJ
جدول اجزاء eHJ
جدول ابعاد eHJ
