امکانات آب بند مکانیکی HRGS-D
- استفاده به صورت دوبل
- کاملا بالانس شده
- در حالت استاندارد از U-grooves استفاده شده است
- روغن کاری شده
- پشتیبانی رایگان
- استفاده از موارد جامد رسانا
- دارای کارتریج
- در صورت خرابی فشار بافر باز نمی شود
- قسمت نشیمنگاه چرخان و از HR استفاده شده
رنج کارکرد
رنج کاری آب بند مکانیکی HRGS-D
- استفاده در شفت های با قطر ۲۰ تا ۲۰۰ میلیمتر
- تحمل فشار در مدل HRGS-DC در حالت تک فاز ۲۲ بار و در حالت سه فاز ۲۵ بار
- تحمل فشار در مدل HRGS-DD در حالت تک فاز ۴۰ بار و سه فاز ۴۳ بار
- تحمل حرارت با جنس EPDM از ۲۰- تا ۱۴۰+ درجه سانتیگراد
- تحمل حرارت با جنس FFKM از ۲۰- تا ۱۲۰+ درجه سانتیگراد
- تحمل حرارت با جنس FKM از ۲۰- تا ۱۷۰+ درجه سانتیگراد
جنس قطعات
جنس قطعات آب بند مکانیکی HRGS-D
در مدل های HRGS-DC و HRGS-DD
- جنس ظاهری: Silicon carbide (Q19, Q29)
- قسمت پایینی: Silicon carbide (Q1, Q2)
در حالت خلاء HRGS-DC
- جنس ظاهری: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B)
- قسمت پایینی: Silicon carbide (Q1, Q2)
در حالت خلاء HRGS-DD
- جنس ظاهری: ilicon carbide (Q19, Q29)
- قسمت پایینی: Silicon carbide (Q1, Q2)
- جنس پیچ های تنظیم: CrNiMo steel (G), Hastelloy® C-4 (M)
- فلز بکار رفته: CrNiMo steel (G), Hastelloy® C-4 (M)
کاربرد
کاربرد آب بند مکانیکی HRGS-D
- صنایع شیمیایی
- فن آوری پالایش
- گازها و مایعات
- رسانه هایی که نیاز به خلوص بالا دارند
- رسانه های مضر محیط زیست
- پمپ ها
جدول اجزاء
جدول اجزاء آب بند مکانیکی HRGS-D
| Item | Part no. DIN 24250 |
Description |
| ۱٫۱٫۱ | ۴۷۲٫۱ | Seal face |
| ۱٫۱٫۴ | ۴۷۷ | Spring |
| ۱٫۲ | ۴۷۵٫۱ | Seat |
| ۲٫۱٫۱ | ۴۷۲٫۲ | Seal face |
| ۲٫۱٫۴ | ۴۸۵ | Drive collar |
| ۲٫۱٫۵ | ۴۷۷ | Spring |
| ۲٫۲ | ۴۷۵٫۲ | Seat |
| ۳ | ۵۲۳ | Shaft sleeve |
| ۴ | ۵۱۳ | Insert |
| ۱۰ | ۴۴۱ | Housing |
| ۱۳ | Assembly fixture |

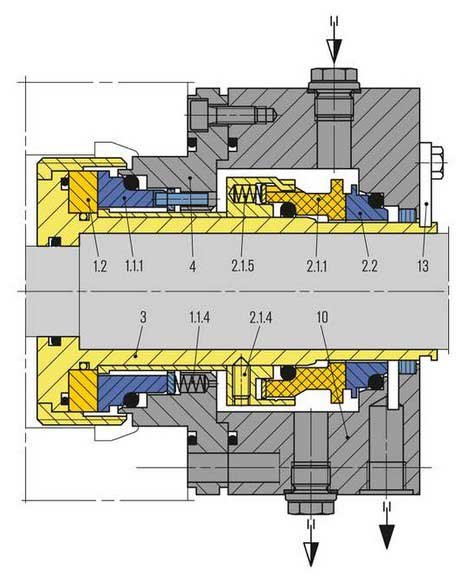

نقشه اجزاء
