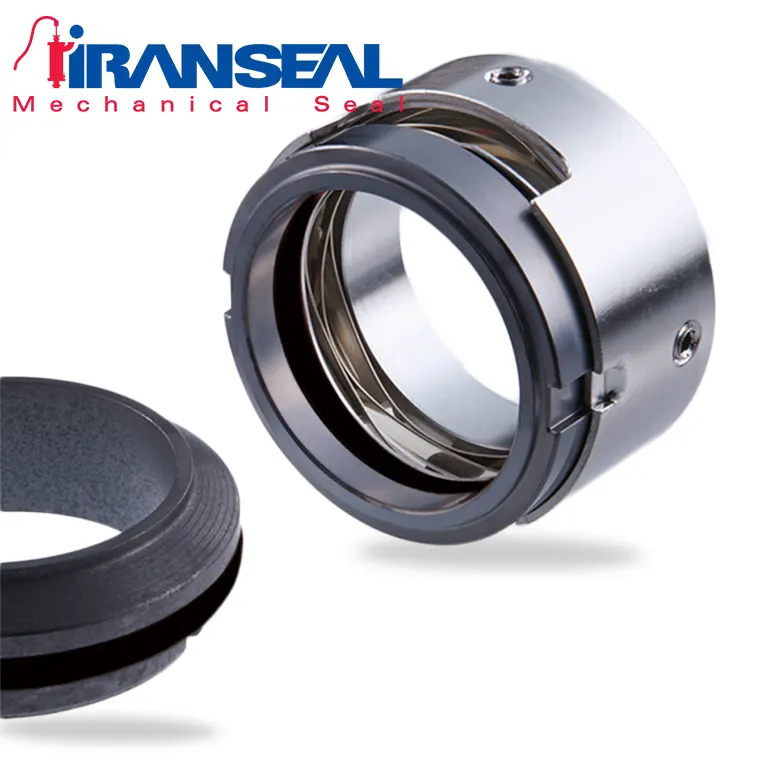

ویژگی های آب بند مکانیکی M7N
- جهت شفت های ساده
- آب بندی تک
- نامتعادل
- فنر سوپر چرخش یا چرخش فنر متعدد
- مستقل از جهت چرخش
- متغیر با سیل ثانویه PTFE برای مقاومت در برابر مواد شیمیایی بالا (M78N)
کاربرد های M7N
کاربردهای آب بند مکانیکی M7N
- آب بندی های M7N کاربرد جهانی دارند
- ماندگاری به دلیل اینکه قطعاتش به راحتی قابل تعویض هستند
- انتخاب گسترده مواد
- نسبت به مواد جامد کم حساس نیستند
- انعطاف پذیری در انتقال گشتاور
- اثر تمیز کردن خود
- طول نصب کوتاه ممکن است (G16)
- پیچ پمپاژ برای رسانه های دارای ویسکوزیته بالاتر (M7..F)
مشخصات فنی M7N
Shaft diameter: d1 = 14 … 100 mm (0.55 ” … ۳٫۹۴ “)
Pressure: p1 = 25 bar (363 PSI)
Temperature: t = -50 °C … +220 °C
(-۵۸ °F … +428 °F)
Sliding velocity: vg = 20 m/s (66 ft/s)
Axial movement: d1 = up to 25 mm: ±۱٫۰ mm
d1 = 28 up to 63 mm: ±۱٫۵ mm
d1 = from 65 mm: ±۲٫۰ mm
جنس مواد M7N
جنس مواد آب بند مکانیکی M7N
Seal face: Special cast CrMo steel (S), Silicon carbide (Q1, Q2), Aluminium oxide (V)
Seat G9: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1*, Q2*)
Seat G4: Silicon carbide (Q1*, Q2*)
Seat G6: Silicon carbide (Q1*, Q2*)
Seat G13: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B)
Secondary seals: EPDM (E), NBR (P), FKM (V), FFKM (K)
Springs: CrNiMo steel (G) Metal parts: CrNiMo steel (G), Duplex (G1)
* Cannot be combined with seal face made of S
کاربردهای M7N
کاربردهای آب بند مکانیکی M7N
- صنعت فرآیند
- صنایع شیمیایی
- صنعت خمیر و کاغذ
- فن آوری آب و فاضلاب
- کشتی سازی
- انواع روغنهای
- محتوای جامد کم
کاردبر M7N در پمپهای
- پمپ های آب / فاضلاب
- پمپ های استاندارد شیمیایی
- پمپ های پیچ عمودی
- پمپ های چرخ دنده چرخ
- پمپ های چند مرحله ای (سمت درایو)
- گردش با ویسکوزیته ۵۰۰ … ۱۵،۰۰۰ mm2 / s.
جایگزین های آب بند مکانیکی M7N
