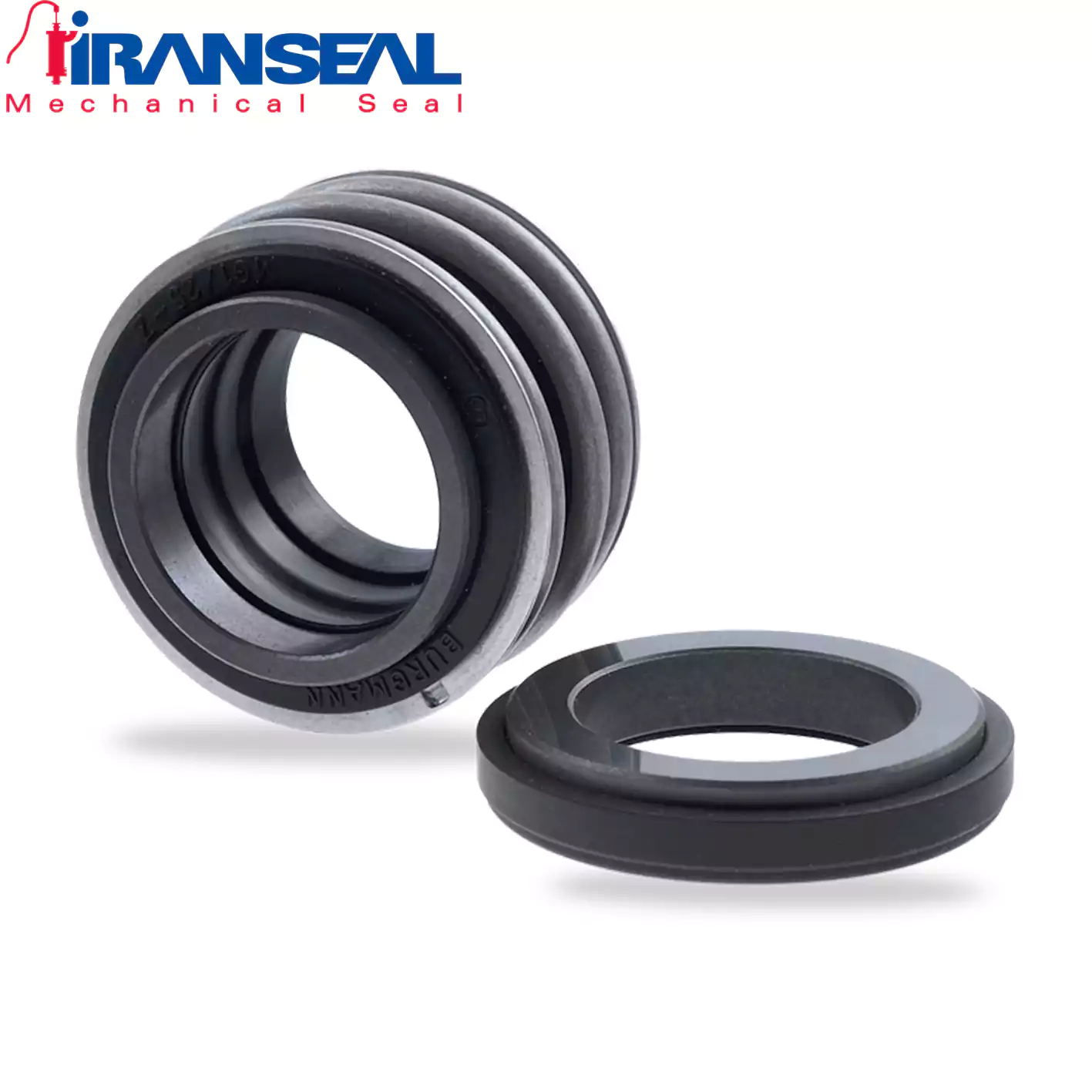

امکانات آب بند مکانیکی MG1
- قابل طراحی برای پمپ های آب گرم
- قابل ساخت در اندازه های مختلف
- کاربرد جهانی
- حساس نبودن به انحرافات شفت
- محافظت از سیل در هنگام نصب
- محافظت از شفت
- استفاده در شفت های معمولی
- قابل نصب به صورت تکی و دوبل
- دارای پلاستیک الاستومر
- بالانس نیست
- جدا از جهت چزخش
- بدون پیچ خوردگی
رنج کارکرد
رنج کاری آب بند مکانیکی MG1
- استفاده در شفت های با قطر ۱۰ تا ۱۰۰ میلیمتر
- تحمل فشار ۱۶ بار
- تحمل دما از ۲۰- تا ۱۴۰+ درجه سانتیگراد
جنس اجزاء
جنس مواد آب بند مکانیکی MG1
- جنس بدنه:
Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1, eSiC-Q7)
- جنس قسمت نشیمنگاه
Silicon carbide (Q1, eSic-Q7), Tungsten carbide (U3)
- جنس الاستومر:
NBR (P), EPDM (E), FKM (V),HNBR (X4)
- جنس قطعات فلزی: CrNiMo steel (G), Hastelloy® (M)
گواهینامه ها
استاندارد آب بند مکانیکی MG1
- EN 12756 (MG12, MG13)
- FDA
- WRAS
- KTW
- ACS
- W270
- NSF
موارد مصرف
کاربرد آب بند مکانیکی MG1
- تامین آب شیرین
- مهندسی خدمات ساختمان
- فناوری فاضلاب
- فن آوری تغذیه
- تولید شکر
- صنعت خمیر و کاغذ
- صنعت نفت
- صنعت پتروشیمی
- صنایع شیمیایی
- آب ، فاضلاب ، دوغاب
- (مواد جامد تا ۵٪ وزن)
- پالپ (حداکثر ۴٪ اترو)
- لاتکس
- لبنیات ، نوشیدنی ها
- دوغاب سولفید
- مواد شیمیایی
- روغنها
- پمپ های استاندارد شیمیایی
- پمپ های پیچ مارپیچ
- پمپ های سهام
- پمپ های گردشی
- پمپ های زیر آب
- پمپ های آب و فاضلاب
- برنامه های نفتی
جدول اجزاء
جدول اجزاء آب بند مکانیکی MG1
| Item | Part no. to DIN 24250 |
Description |
| ۱٫۱ | ۴۷۲ | Seal face |
| ۱٫۲ | ۴۸۱ | Bellows |
| ۱٫۳ | ۴۸۴٫۲ | L-ring (spring collar) |
| ۱٫۴ | ۴۸۴٫۱ | L-ring (spring collar) |
| ۱٫۵ | ۴۷۷ | Spring |
| ۲ | ۴۷۵ | Seat |
| ۳ | ۴۱۲ | O-Ring or cup rubber |
نقشه اجزاء

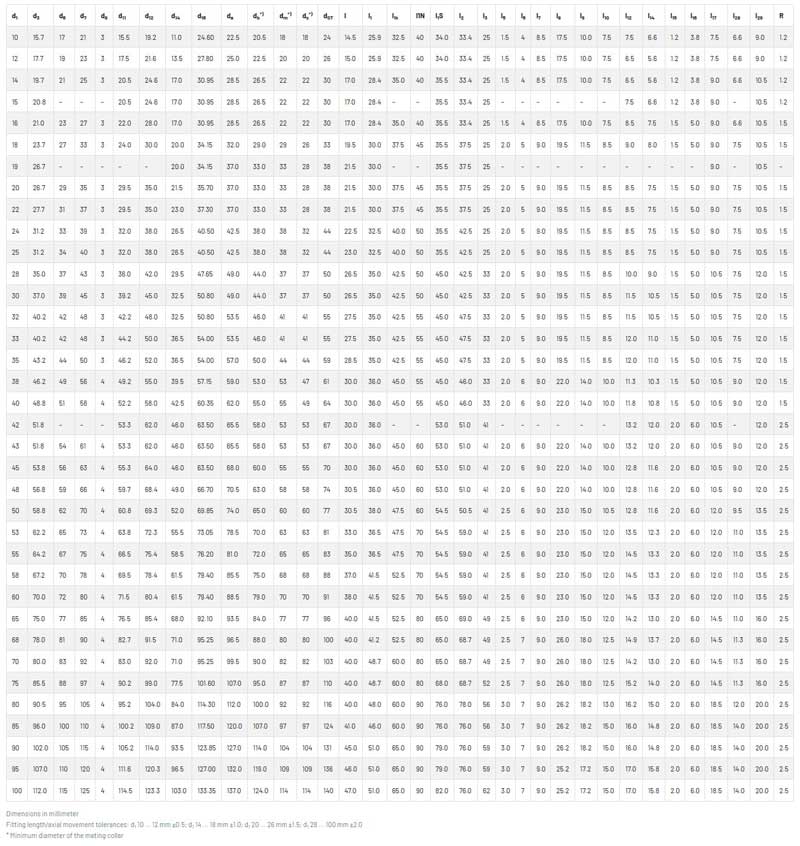

ابعاد و اندازه
