امکانات آب بند مکانیکی MG9
- استفاده در شفت های معمولی
- قابل استفاده به صورتی تکی و دوبل
- پوشش پلاستیکی الاستومر داخل سیل
- بالانس نمی باشد
- مستقل از جهت چرخش
- بدون پیچ خوردگی در واشر
- دارای فنر مخروطی
- در انواع سایز های متری و اینچی موجود
- دارای انعطاف پذیری بالا
- استفاده در برنامه های جهانی به دلیل استاندارد بین المللی
ایرانسیل مرجع فروش مکانیکال سیل بورگمن در ایران
رنج کارکرد
رنج کارکرد آب بند مکانیکی MG9
- قابل نصب بر روی شفت های با قطر ۱۰ تا ۱۰۰ میلیمتر
- تحمل فشار ۱۲ بار
- تحمل حرارت از ۲۰- تا ۱۴۰+ درجه سانتیگراد
جنس اجزاء
جنس اجزاء آب بند مکانیکی MG9
- جنس ظاهر سیل:
Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1)
- جنس قسمت زیرین:
Silicon carbide (Q1, Q2), Aluminium oxide (V)
- جنس پلاستیک الاستومر:
NBR (P), EPDM (E), FKM (V), HNBR (X4)
- جنس قطعات فلزی: CrNiMo steel (G)
گواهینامه ها
استاندارد آب بند مکانیکی MG9
- EN 12756
- FDA
- WRAS
- KTW
- ACS
- W270
- NSF
موارد مصرف
کاربرد آب بند مکانیکی MG9
- فن آوری آب و فاضلاب
- صنعت خمیر و کاغذ
- صنایع شیمیایی
- مایعات خنک کننده
- رسانه هایی با محتوای جامد کم
- روغن های فشار برای سوخت های دیزل زیستی
- پمپ های گردشی
- پمپ های زیر آب
- پمپ های چند مرحله ای (سمت غیر درایو)
- پمپ های آب و فاضلاب
- برنامه های نفتی
جدول اجزاء
جدول اجزاء آب بند مکانیکی MG9
Item | Part no. to DIN 24250 |
Description |
۱٫۱ | ۴۷۲ | Seal face |
۱٫۲ | ۴۸۱ | Bellows |
۱٫۳ | ۴۸۵ | Driver collar |
۱٫۴ | ۴۸۴٫۱ | “L” ring (spring collar) |
۱٫۵ | ۴۷۴ | Washer |
۲ | ۴۷۷ | Spring |
۳ | ۴۷۵ | Seat |
۴ | ۴۱۲ | Rubber cup |

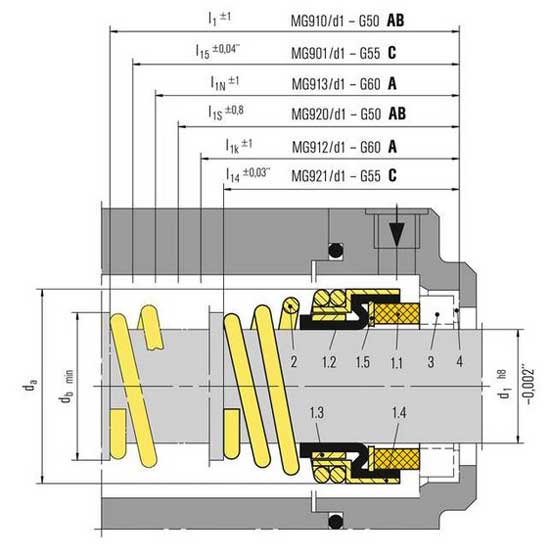

نقشه اجزاء
ابعاد و اندازه

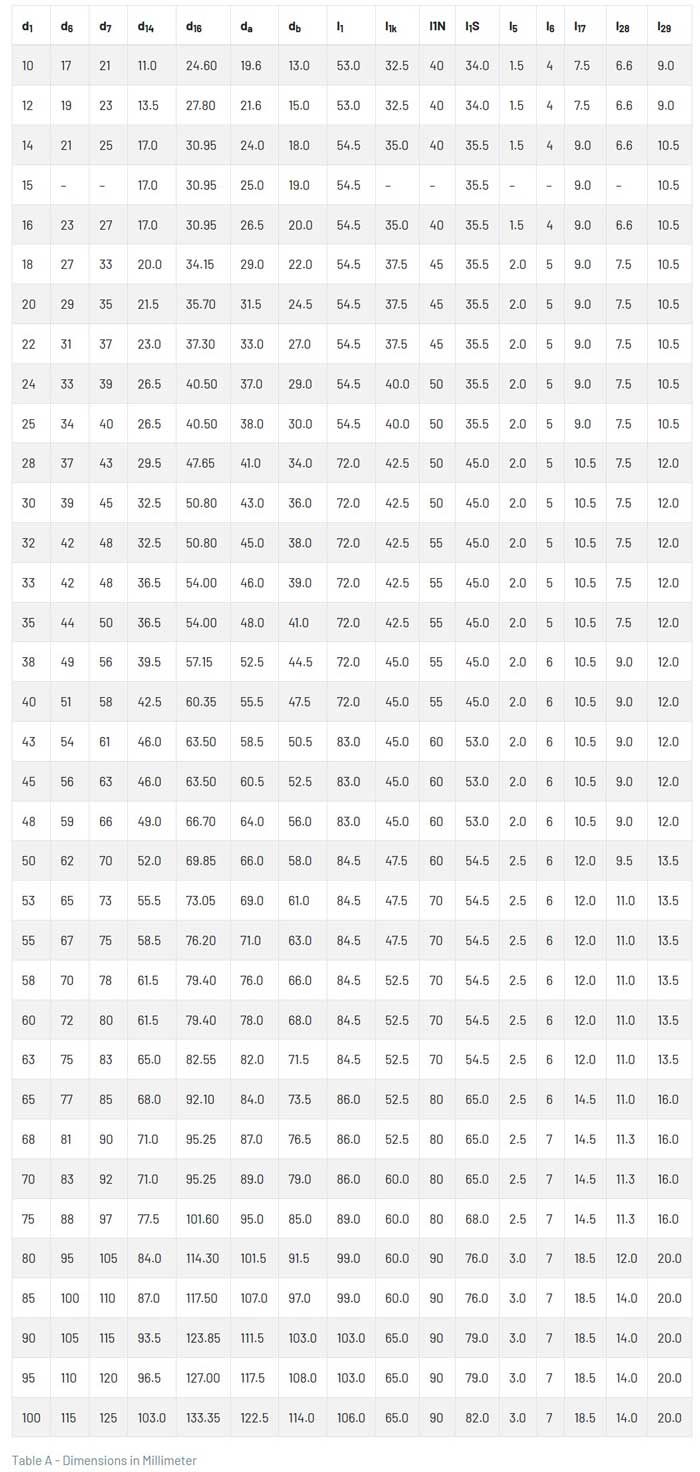

ابعاد و اندازه Table-A
ابعاد و اندازه Table-B

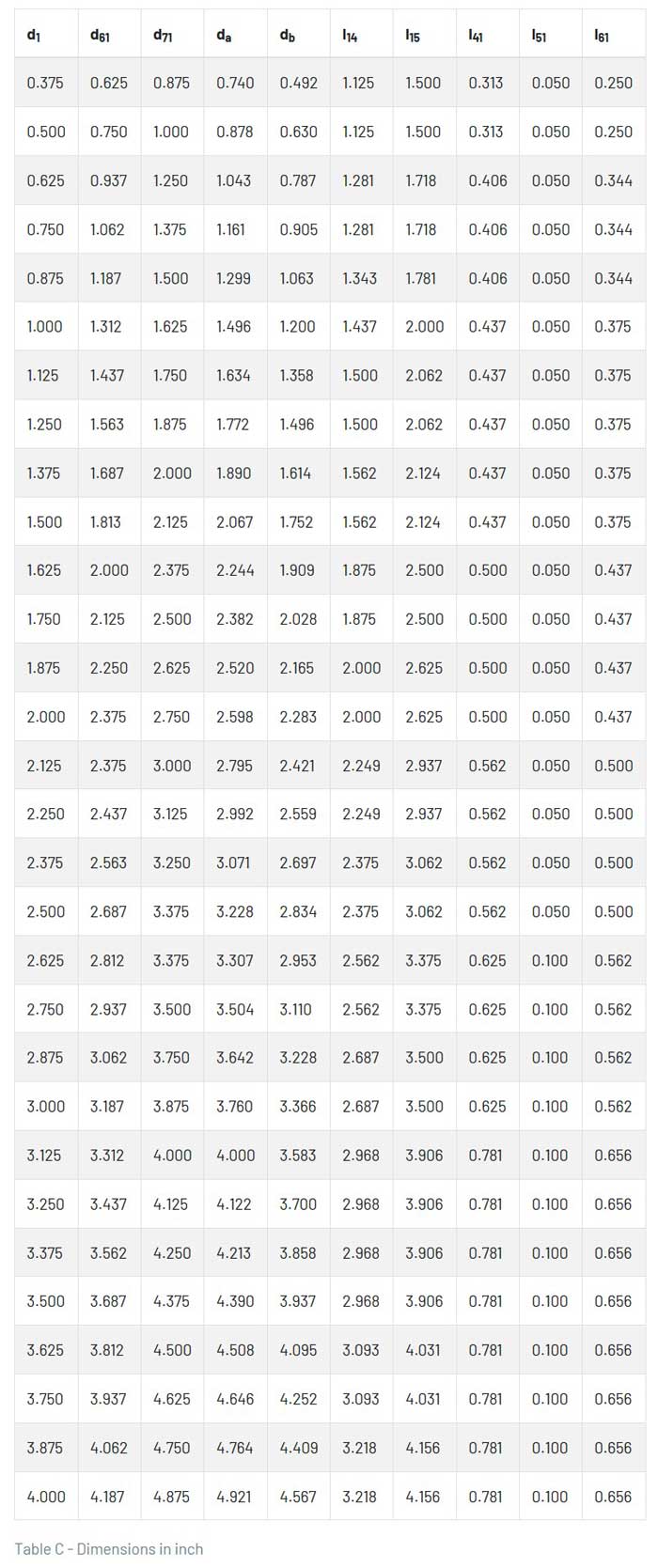

ابعاد و اندازه Table-C
