امکانات آب بند مکانیکی M3N
- برای شفت های ساده
- مکانیکال سیل تک
- نامتعادل
- مخروطی و چرخان وابسته به جهت چرخش است
استانداردها و مصوبات آب بند مکانیکی M3N مطابق با EN 12756 می باشد. قابل ذکر است که استاندارد EN 12756 در تمامی سیلهای بروگمن استفاده شده است.
مزایای
مزایای آب بند مکانیکی M3N
- آب بند مکانیکی M3N بسیار اقتصادی هستند
- با پیچهای تنظیم شده هیچ آسیبی به شفت وارد نمی شود
- طول نصب کوتاه ممکن است (G16)
مشخصات فنی
مشخصات فنی آب بند مکانیکی M3N
Shaft diameter : d1 = 6 … 38 mm (0.25″ … 1.5″)
Pressure: p1 = 10 bar (145 PSI)
Temperature: t = -20 °C … 140 °C
(-۴ °F … 355 °F)
Sliding velocity: vg = 15 m/s (50 ft/s)
Axial movement: ±۱٫۰ mm
مواد
جنس مواد آب بند مکانیکی M3N
Seal face: Carbon graphite resin impregnated (B)
Seat G9: Silicon carbide (Q1, Q2)
Special cast CrMo steel (S), Aluminium oxide (V)
کابردها
کاربردهای آب بند مکانیکی M3N
- صنعت خمیر و کاغذ
- فن آوری آب و فاضلاب
- صنعت خدمات ساختمانی
- پمپ های آب
- پمپ های گردش گرمایش و سایر صنایع
دانلود
دانلود کاتالوگ آب بند مکانیکی M3N
انواع آب بند مکانیکی M3N
M2
Rotating unit M2 with seat G4 or G16 (shorter installation length).
Seal face:
Carbon graphite resin impregnated (B)
Seat G4:
Silicon carbide (Q1), Special cast CrMo steel (S)
Seat G16:
Silicon carbide (Q1, Q2), Special cast CrMo steel (S), Aluminium oxide (V)
M2N4
Rotating unit M2 with seat G6.
Seal face:
Carbon graphite resin impregnated (B)
Seat G6:
Silicon carbide (Q1), Special cast CrMo steel (S)

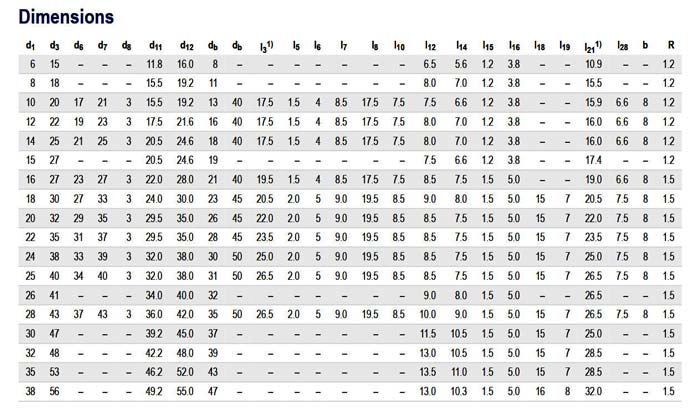

نقشه آب بند مکانیکی M3N
