امکانات مکانیکال سیل H-Brinker مدل HB4600SH
از مکانیکال سیل H-Brinker مدل HB4600SH با سیستم غیر فعال کردن برای لوله هایی که در اعماق آب قرار دارند و محل عبور روغن می باشند استفاده می کنند. و فرق آنها با سیل های ۴۶۰۰ فقط در قسمت خاموش کن آن می باشد. به عبارتی می توان گفت این سری از محصولات H-Brinker تنها دوست دار محیط زیست می باشند. آنها تمامی نیاز های فنی مربوط به مکانیکال سیل را با بالاترین فناوری براورده می کنند.
از سری ویژگی های HB4600SH
- طراحی ماژولار، نصب راحت، تعمیر و نگهداری کم، بدون نیاز به تنظیم
- سیل مکانیکی HB4600SH عملا عاری از هرگونه نشت بودن و جلوی نشت روغن به داخل آب را نیز می گیرد و با نصب این محصول دیگر نیاز به هیچ گونه اقدامات خاصی نمی باشد.
- دارای سیستم خاموش کن
- روغنکاری شده
- احتمال نشت روغن به محیط وجود ندارد
- مصرف انرژی پایین
- در نصب اولیه از سیل های با جنس کربن استفاده نشود
مشخصات فنی
مشخصات فنی مکانیکال سیل H-Brinker مدل HB4600SH
- قطر شفت: d1 = 50 … ۳۲۰ میلی متر (۱٫۹۷ اینچ … ۱۲٫۶۰ اینچ)
- فشار: p = 2 … ۷ bar (29 … ۱۰۲ PSI)
- دما: t = -5 درجه سانتیگراد … ۴۰ درجه سانتیگراد (۲۳ درجه فارنهایت… ۱۰۴ درجه فارنهایت)
- محدوده سرعت: n = نمودار را ببینید
- حرکات مجاز شفت محوری: ± ۵ میلی متر،
- شعاعی: قطر شفت (d1) تا ۲۰۰ میلی متر: ± ۲ میلی متر، > 200 میلی متر: ۳ ± میلی متر
جنس قطعات
جنس قطعات مکانیکال سیل H-Brinker مدل HB4600SH
- سطح سیل: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B)
- حلقه رینگ : Special cast CrNiMo steel (S) / 1.4462
- بخش خاموش کن سیل: Nitrile-butadiene rubber (P)
- فنرها : Hastelloy® C-4 (M) /1.4401
- واشر : Burasil® (Y)
- قطعات فلزی : ۱٫۴۵۷۱ / Bronze
کاربرد
کاربرد مکانیکال سیل H-Brinker مدل HB4600SH
- کشتی سازی
- آب دریا
- آب شیرین
جدول اجزاء
جدول اجزاء مکانیکال سیل H-Brinker مدل HB4600SH
Item | Description |
۱ | Seal face |
۲ | Mating ring |
۳ | Collar |
۴ | Face housing |
۵ | Clamping ring |
۶ | Springs |
۷ | Housing |
۸ | Gasket |
۹ | Cover |
۱۰ | Back-up ring |
۱۱ | Shut down seal |
۱۲ | Flange |
نقشه اجزاء

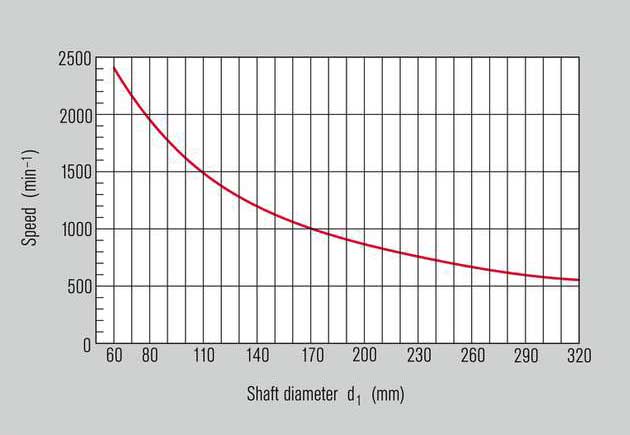

نمودار فنی
ابعاد و اندازه
