ویژگی های مکانیکال سیل H-Brinker مدل HBSH-D
- برای شفت هایی که از قسمت بالا نصب می شوند.
- به صورت سیل دوبل
- کاملا بالانس می باشد
- مستقل از جهت چرخش
- وود سوراخ های تنظیم در اطراف سیل
- روغن کاری شده
- دارای کارتریج
- قطعات آماده به کار و آزمایش شده توسط کارخانه
- با یا بدون بلبرینگ در دسترس است
- شیارهای هیدرودینامیکی ثبت شده
- برای محدوده فشار بالا طراحی شده است
- ابعاد اتصال بنا به نیاز مشتریان
- در صورت درخواست گواهینامه ATEX
کاربرد های HBSH-D
کاربردهای مکانیکال سیل H-Brinker مدل HBSH-D
- فن آوری پالایش
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- راکتورها
- همزن
- تجهیزات چرخش ویژه با درایو ورودی بالا
مشخصات فنی HBSH-D
مشخصات فنی مکانیکال سیل H-Brinker مدل HBSH-D
- نصب بر روی شفت های با قطر ۲۰ تا ۵۰۰ میلیمتر
- تحمل فشار ۲۵۰ بار
- تحمل فشار در حالت ۳ فاز ۱۰% بیشتر نسبت به تک فاز
- تحمل حرارت ۴۰- تا ۲۰۰+ درجه سانتیگراد
- سرعت جابجایی ۰ تا ۵ میلی ثانیه
جنس مواد HBSH-D
جنس مواد مکانیکال سیل H-Brinker مدل HBSH-D
- جنس سطح سیل : Carbon graphite
- قسمت نشیمنگاه : Silicon carbide, FDA conform
- قسمت سیل ثانویه بنا به درخواست کاربر طراحی و تولید می گردد
جدول اجزاء HSH-D
جدول اجزاء مکانیکال سیل H-Brinker مدل HBSH-D
Item no. | Description |
۱ | Seal face, atmosphere side |
۲ | Seal face, product side |
۴, ۵, ۱۳, ۱۴ | O-Ring |
۱۱ | Seat, product side |
۱۲ | Seat, atmosphere side |

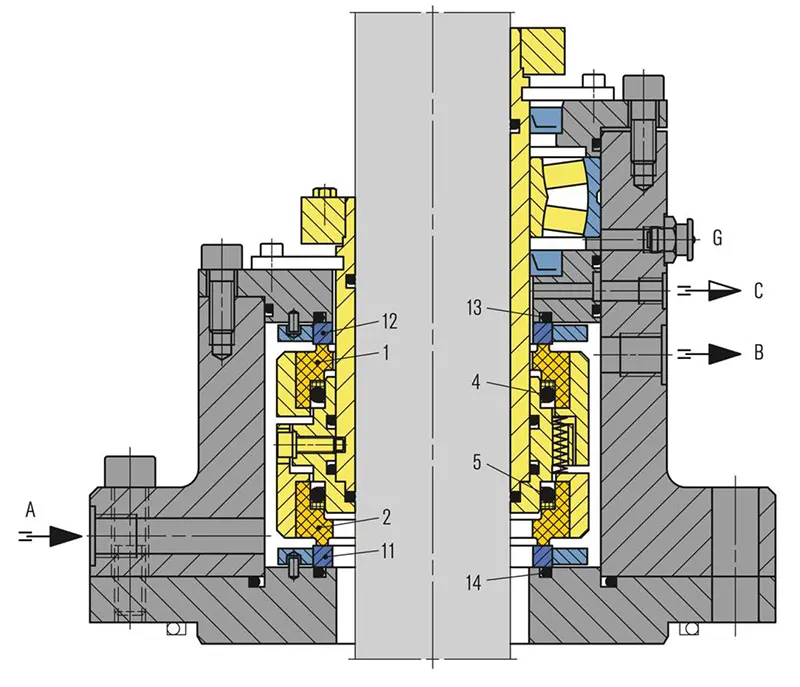

نقشه اجزاء
