امکانات مکانیکال سیل Iseal مدل IS3604

استاندارد DIN همه منظوره، متعادل، چند فنر، PTFE Wedge Seal

مکانیکال سیل Iseal مدل IS3604 و مدل های IS3604/IS3604HTC/IS3604HTCDP یک سیل کارتریج ثابت رو در رو دوتایی بسیار قابل اعتماد برای خدمات پالایشگاهی در دمای بالا است که کاملاً واجد شرایط API 682 است. ترتیبات ثابت دوگانه یک گزینه سیل در مشخصات API 682 است و در بین بسیاری از کاربران نهایی و OEM های پمپ محبوبیت پیدا کرده است. این سیل های کارتریج ثابت API 682 با استفاده از فناوری سیل در دمای بالا و مقاوم در برابر خوردگی (HTC) برای پایداری برتر سطح سیل در دماهای بالا، از نوآوری در طراحی بهره می برند. یک نسخه DOUBLE-PLY موجود است که قابلیت حمل فشار را تا حد ۶۰۰ psi(g)/42 bar(g) دارد و تا حد زیادی مقاومت را بهبود می بخشد.
سیل IS3604 : مونتاژ مکانیکال سیل کارتریج دمی ثابت رو به رو با فشار دوگانه. از سیل ثابت داخلی و خارجی IS604 استفاده می کند.
سیل IS3604HTC : مونتاژ دم ثابت دوگانه رو در رو با دمای بالا و مقاوم در برابر خوردگی. از فناوری IS604HTC استفاده می کند.
سیل IS3604HTCDP : مونتاژ دم ثابت رو در رو با فشار دوگانه با دمای بالا و مقاوم در برابر خوردگی. از فناوری IS604HTCDP DOUBLE-PLY استفاده می کند.

کاربردهای مکانیکال سیل Iseal مدل IS3604

  • پمپ های فرآیندی
  • هیدروکربن های با دمای بالا

ویژگی های مکانیکال سیل Iseal مدل IS3604

  • واجد شرایط استاندارد API 682/ISO 21049
  • تکنولوژی HTC
  • متالورژی تمام اینکونل.
  • نشیمنگاه ثابت طراحی شده برای تطبیق ناهماهنگی بالای محفظه شفت به سیل.
  • حلقه جفت گیری داخلی برای سرویس فشار بالا و خلاء.
  • کاربید سیلیکون پیشرفته John Crane Sealide®.
  • مکانیکال سیل IS3604/IS3604HTC/IS3604HTCDP در برابر فشار معکوس مقاومت می کند.
  • دستگاه گردش داخلی (رینگ پمپاژ) استاندارد است.
  • داری بوش دریچه گاز کربن برای مهار موثر.
  • نشیمنگاه سیل دولایه برای کاربردهای با فشار بالاتر.
  • اتصال خاموش کردن بخار اختیاری است.
  • دارای بخش داخلی حفره مخروطی حرکت مایع را برای خنک شدن بیشتر تقویت می کند.

مشخصات فنی مکانیکال سیل Iseal مدل IS3604

  • محدودیت های دما
    • -۱۰۰ درجه فارنهایت تا ۸۰۰ درجه فارنهایت / -۷۵ درجه سانتیگراد تا ۴۲۵ درجه سانتیگراد
  • محدودیت های فشار
    • وکیوم تا ۳۰۰ psi(g)/20 bar(g)
    • دو لایه: جاروبرقی تا ۶۰۰ psi(g)/42 bar(g)
    • (میزان درجه فشار حداکثر می تواند متفاوت باشد؛ برای حداکثر رتبه فشار دو لایه برای کاربرد خاص خود، با مهندسین ما مشورت کنید.)
  • محدودیت سرعت
    • ۱۰۰۰۰ فریم در دقیقه/۵۰ متر بر ثانیه
  • دیگر
    • ۱٫۵ تا ۴٫۳۳ اینچ / ۳۰ میلی متر تا ۱۱۰ میلی متر
مکانیکال سیل Iseal مدل IS3604

  • دانلود کاتالوگ مکانیکال سیل Iseal مدل IS3604

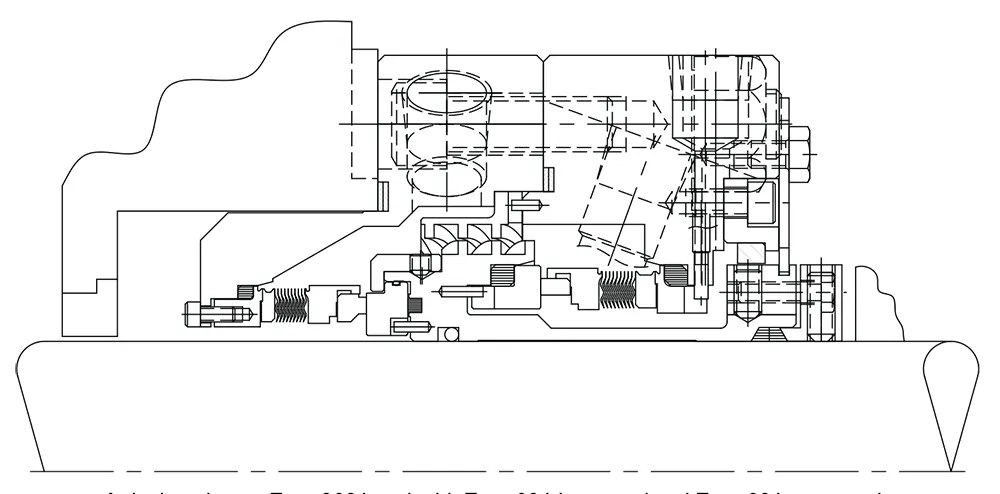

نقشه فنی مکانیکال سیل Iseal مدل IS3604

نقشه فنی مکانیکال سیل Iseal مدل IS3604
