امکانات مکانیکال سیل Iseal مدل ISartex Dual seals
- مکانیکال سیل Iseal مدل ISartex Dual seals استفاده برای محور معمولی
- استفاده به صورت تک یا دوبل
- استفاده از پلاستیک الاستومر در داخل سیل مکانیکی
- بالانس نمی باشد
- مستقل از جهت چرخش محور
- با سری ISeMG1 یکسان می باشد با این فرق که طول آن کوتاه تر است
- تقسیم فشار بر روی کل سیل
- قابلیت تراز شدن با انواع شفت
- محافظت از شفت
- محافظت از سیل در هنگام نصب
- حساس نبودن به انحرافات شفت
متریال
جنس قطعات مکانیکال سیل Iseal مدل ISartex Dual seals
- جنس بدنه: Silicon carbide (Q1), Carbon graphite resin impregnated (B), Tungsten carbide (U2)
- جنس نشیمنگاه: Silicon carbide (Q1)
- جنس سیل ثانویه : FKM (V), EPDM (E), FFKM (K), Perfluorocarbon rubber/PTFE (U1)
- جنس واشر: Hastelloy C-4
- جنس فلز : از استیل CrNiMo steel (G), CrNiMo cast steel (G)
کاربردها
کاربردهای مکانیکال سیل Iseal مدل ISartex Dual seals
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- فناوری نیروگاه
- صنعت خمیر و کاغذ
- صنعت معدن
- صنایع غذایی و آشامیدنی
- صنعت قند
- پمپ های گریز از مرکز
مشخصات فنی
مشخصات فنی مکانیکال سیل Iseal مدل ISartex Dual seals
- قابل نصب بروی شفت های با سایز ۲۵ تا ۱۰۰ میلیمتر
- قابل استفاده در حرارت ۴۰- تا ۲۲۰ درجه سانتیگراد
- با استفاده از جنس BQ1 تا ۲۵ با فشار را تحمل می کند
- با استفاده از جنس ISQ1Q1 , ISU2Q1 می تواند ۲۰ بار فشار را تحمل کند
- در سیستم های گردشی سیال:
- p3max = 25 bar (363 PSI)
- Δp (p3 – p1)ideal = 2 … ۳ bar (29 … ۴۴ PSI),
- ۷ bar (102 PSI)
- در هنگام استارت پمپ بار مجاز = Δp (p3 – p1)max = 25 bar (363 PSI) allowed
دانلود کاتالوگ مکانیکال سیل Iseal مدل ISartex Dual seals

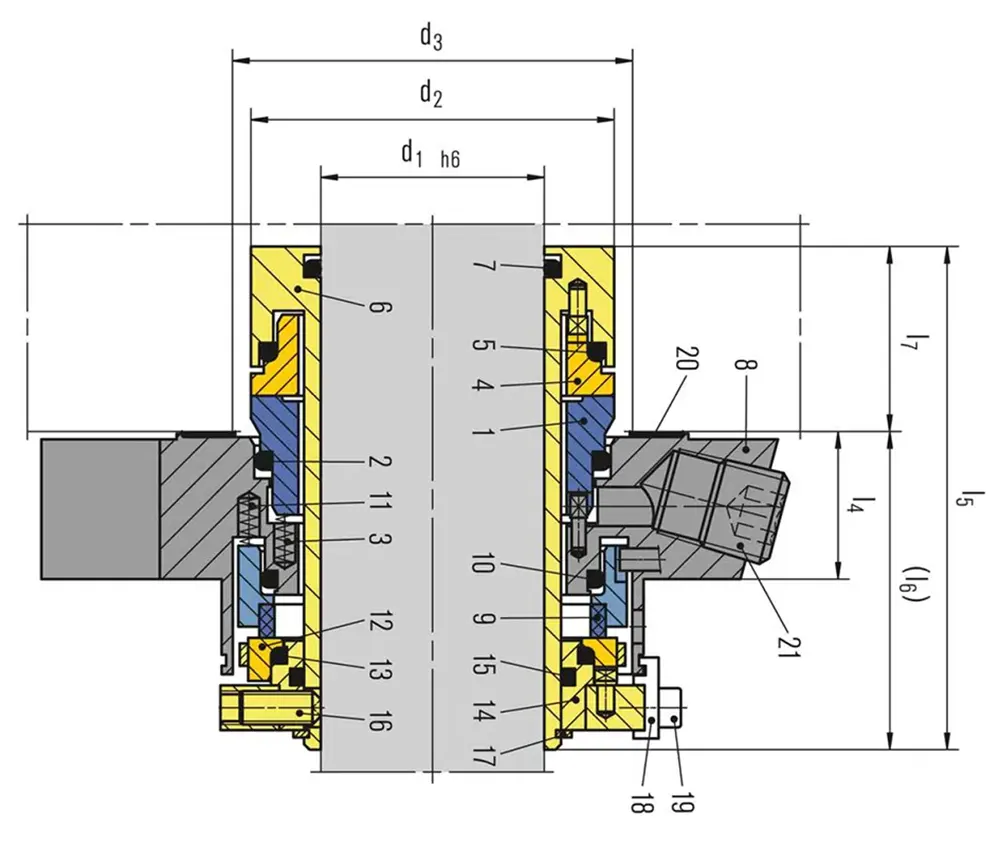

نقشه فنی
نقشه فنی مکانیکال سیل Iseal مدل ISartex Dual seals
جدول اجزاء
جدول اجزاء
