امکانات مکانیکال سیل Iseal مدل ISM3N

  • مکانیکال سیل Iseal برای شفت های ساده
  • مکانیکال سیل تک
  • نامتعادل
  • مخروطی و چرخان وابسته به جهت چرخش است
  • استانداردها و مصوبات سیل مکانیکی ISM3N مطابق با استاندارد EN 12756 می باشد. قابل ذکر است که استاندارد EN 12756 در تمامی سیل های Iseal استفاده شده است.

مشخصات فنی مکانیکال سیل Iseal مدل ISM3N

  • قطر شفت: d1 = 6 … ۳۸ میلی متر (۰٫۲۵ اینچ … ۱٫۵ اینچ)
  • فشار: p1 = 10 bar (145 PSI)
  • دما: t = -20 درجه سانتیگراد … ۱۴۰ درجه سانتیگراد
    • (-۴ درجه فارنهایت … ۳۵۵ درجه فارنهایت)
  • سرعت لغزش: vg = 15 متر بر ثانیه (۵۰ فوت بر ثانیه)
  • حرکت محوری: ±۱٫۰ میلی متر

جنس قطعات مکانیکال سیل Iseal مدل ISM3N

  •  جنس سطح سیل: Carbon graphite resin impregnated (B)
  •  نیشیمنگاه G9 از جنس : Silicon carbide (Q1, Q2)
  • پیج ها cast CrMo steel (S), Aluminium oxide (V)

کاربردهای مکانیکال سیل Iseal مدل ISM3N

  • صنعت خمیر و کاغذ
  • فن آوری آب و فاضلاب
  • صنعت خدمات ساختمانی
  • پمپ های آب
  • پمپ های گردش گرمایش و سایر صنایع

مزایای مکانیکال سیل Iseal مدل ISM3N

  •  سیلد مکانیکی ISM3N بسیار اقتصادی هستند
  • با پیچ های تنظیم شده هیچ آسیبی به شفت وارد نمی شود
  • طول نصب کوتاه ممکن است (G16)

انواع مدل ISM3N

  • ISM2

    • Rotating unit M2 with seat G4 or G16 (shorter installation length).
    • Seal face:
    • Carbon graphite resin impregnated (B)
    • Seat G4:
    • Silicon carbide (Q1), Special cast CrMo steel (S)
    • Seat G16:
      Silicon carbide (Q1, Q2), Special cast CrMo steel (S), Aluminium oxide (V)

  • ISM2N4

    • Rotating unit M2 with seat G6.
    • Seal face:
    • Carbon graphite resin impregnated (B)
    • Seat G6:
    • Silicon carbide (Q1), Special cast CrMo steel (S)
مکانیکال سیل Iseal مدل ISM3N

  • دانلود کاتالوگ مکانیکال سیل Iseal مدل ISM3N

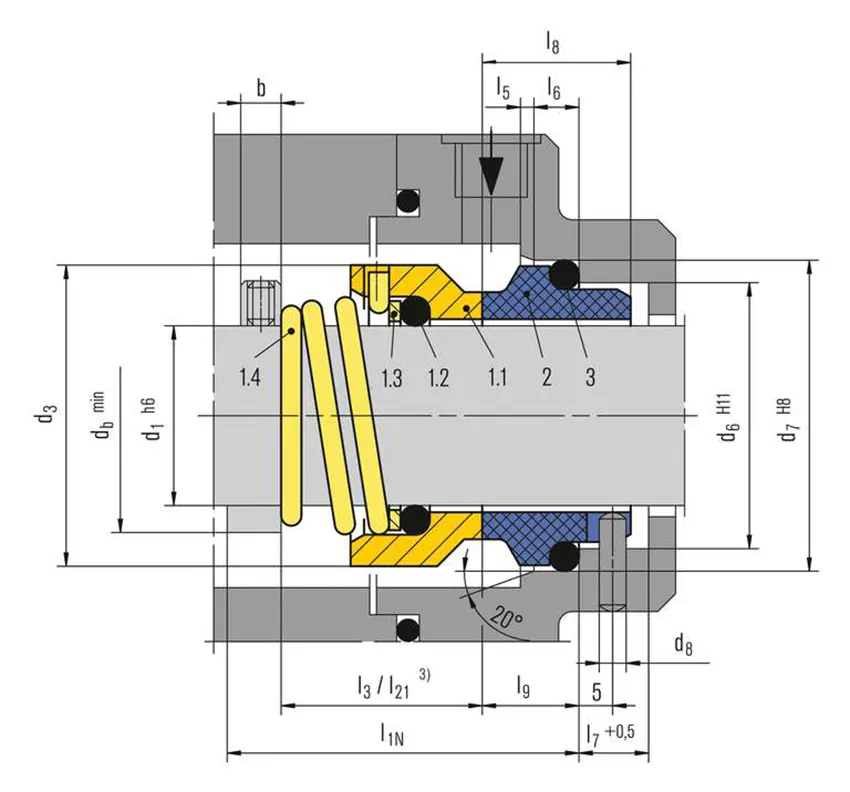

نقشه فنی مکانیکال سیل Iseal مدل ISM3N

نقشه فنی مکانیکال سیل Iseal مدل ISM3N
