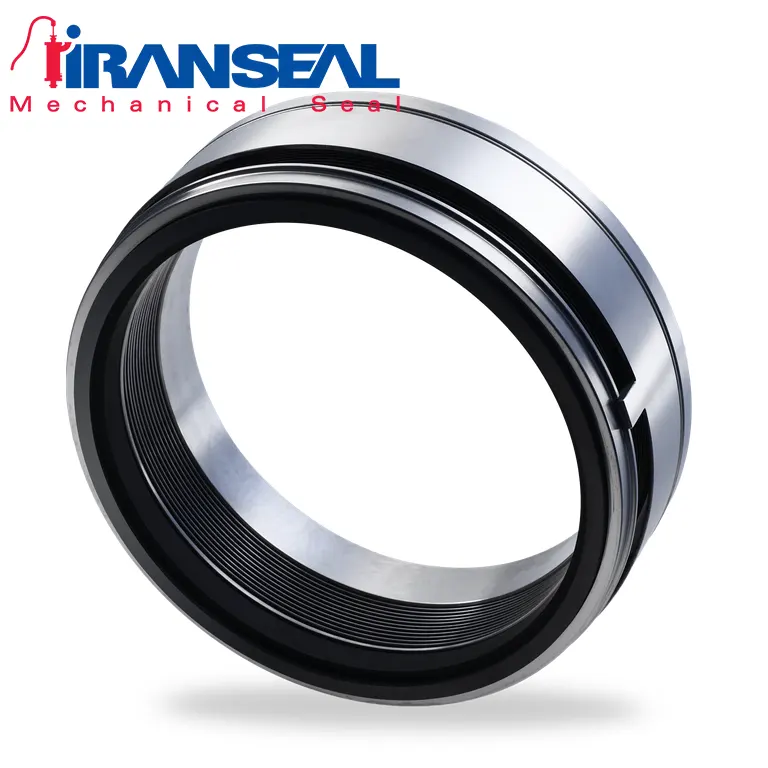

امکانات مکانیکال سیل Iseal مدل ISMFL65

  • مکانیکال سیل Iseal برای شفت های بدون پله
  • دارای چرخش حلزون
  • استفاده به صورت تکی
  • کاملا بالانس
  • مستقل از جهت چرخش
  • بدون استفاده از سیل ثانویه الاستومر (لاستیکی)
  • سرعت جابجایی کشویی بالا

مکانیکال سیل Iseal دارای گواهینامه EN 12756 می باشند.

جنس قطعات مکانیکال سیل Iseal مدل ISMFL65

  • جنس بدنه: Carbon graphite antimony impregnated (A), Silicon carbide (Q12)
  • نشیمنگاه: Silicon carbide (Q1), Special cast CrMo steel (S)
  • واشر: Inconel® ۷۱۸ (M6), Hastelloy® C-276 (M5)
  • قطعات فلزی: Duplex (G1), Carpenter® ۴۲ (T4), Hastelloy® C-4 (M)

کاربردهای مکانیکال سیل Iseal مدل ISMFL65

  • صنعت فرآیندهای تولیدی
  • صنعت نفت و گاز
  • فن آوری پالایش
  • صنعت پتروشیمی
  • صنایع شیمیایی
  • رسانه داغ
  • سرعت کشویی بالا
  • پمپ ها
  • تجهیزات چرخش ویژه

مشخصات فنی مکانیکال سیل Iseal مدل ISMFL65

  • قطر شفت: d1 = 16 … 100 میلی متر (۰٫۶۳ اینچ … ۴ اینچ)، (> 100 میلی متر در صورت درخواست)
  • فشار خارجی: p1 = 25 bar (363 PSI)، (فشار بالاتر ممکن است، لطفا پرس و جو کنید)
  • فشار داخلی: p1 <120 درجه سانتیگراد (۲۴۸ درجه فارنهایت) ۱۰ بار (۱۴۵ PSI)،
    • p1 <220 درجه سانتیگراد (۴۲۸ درجه فارنهایت) ۵ بار (۷۲ PSI)،
    • p1 <400 درجه سانتیگراد (۷۵۲ درجه فارنهایت) ۳ بار (۴۴ PSI)
  • قفل نشیمنگاه ثابت ضروری است.
  • درجه حرارت: t = -20 درجه سانتیگراد … ۴۰۰ درجه سانتیگراد (-۴ درجه فارنهایت … +۷۵۲ درجه فارنهایت)
  • سرعت لغزش: vg = 50 m/s (165 ft/s)
مکانیکال سیل Iseal مدل ISMFL65

  • دانلود کاتالوگ مکانیکال سیل Iseal مدل ISMFL65

نقشه فنی مکانیکال سیل Iseal مدل ISMFL65

نقشه فنی مکانیکال سیل Iseal مدل ISMFL65
