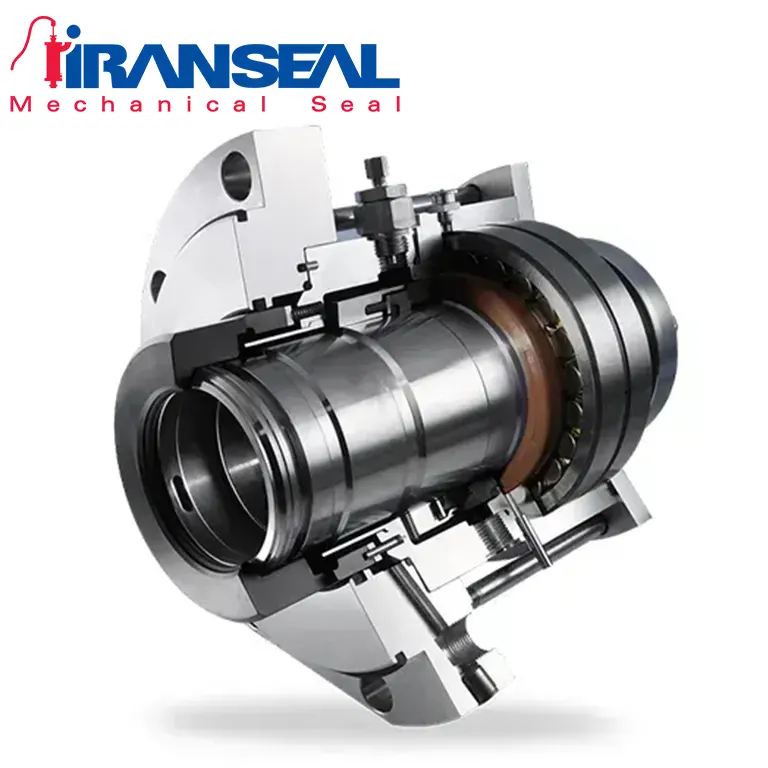

ویژگی های مکانیکال سیل Iseal مدل ISMR-D
- برای درایوهای ورودی بالا ، جانبی و پایین
- قسمت نشیمنگاه سیل ISMR-D در کنار چرخش محصول
- بالانس نمی باشد
- روغن کاری شده
- سیل دوتایی
- مستقل از جهت چرخش
- دارای کارتریج
- با یا بدون بلبرینگ در دسترس است
- بدنه شافت در تماس با محصول نیست
- سطح صاف و عاری از فضای مرده
- CIP- / SIP (تمیز کردن در محل ، استریلیزه کردن در محل) قادر است
- جنس مواد FDA نیز موجود است
- برای برنامه های استریل موجود
- در صورت درخواست گواهینامه ATEX
کاربرد های ISMR-D
کاربردهای مکانیکال سیل Iseal مدل ISMR-D
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- صنایع غذایی و آشامیدنی
- میکسر
- خشک کن
- میلز
- زانوی
- راکتورها
- فیلترهای فشار
مشخصات فنی
مشخصات فنی مکانیکال سیل Iseal مدل ISMR-D
- قطر شفت: d1 = 35 … ۱۴۰ (۵۰۰) میلی متر (۱٫۳۸ اینچ … ۵٫۵۱ اینچ (۱۹٫۶۸ اینچ))
- محوری آفست شفت و محفظه: d1 = 35 … ۶۰ میلی متر (۱٫۳۸ اینچ … ۲٫۳۶ اینچ): حداکثر. ± ۱٫۵ میلی متر (۰٫۰۵۹ اینچ) d1 > 60 میلی متر (۲٫۳۶ اینچ): حداکثر. ± ۲٫۰ میلی متر (۰٫۰۷۹ اینچ)
- شافت افست شعاعی و محفظه: حداکثر. ± ۰٫۳ میلی متر (۰٫۰۱۲ اینچ)
- فشار: p1 = خلاء … ۱۴ (۲۳) بار (۲۰۳ (۳۳۴) PSI)
- p3 = حداکثر ۱۶ (۲۵) بار (۲۳۲ (۳۶۳) PSI)
- Δp3-p1 = 2 …۱۰ بار (۲۹ …۱۴۵ PSI)، Δp بالاتر در صورت درخواست
- دما: t1 = -20 درجه سانتیگراد … +۲۰۰ (۳۰۰) درجه سانتیگراد (-۴ درجه فارنهایت … +۳۹۲ (۵۷۲) درجه فارنهایت)
- سرعت لغزش: vg = حداکثر. ۱۰ (۲۰) متر بر ثانیه (۳۳ (۶۶) فوت بر ثانیه)
جنس مواد
جنس مواد مکانیکال سیل Iseal مدل ISMR-D
- جنس بدنه سیل: Silicon carbide, FDA conform
- جنس نشیمنگاه: Carbon graphite (atmosphere side) resp. Silicon carbide (product side), FDA conform
- جنس سیل ثانویه بنا به درخواست کاربر طراحی و ساخته می شود.
دانلود کاتالوگ مکانیکال سیل Iseal مدل ISMR-D
جدول اجزاء MR-D
جدول اجزاء مکانیکال سیل Iseal مدل ISMR-D
| Item | Description |
| ۱ | Seal face, product side |
| ۲ | Seat, product side |
| ۳, ۶ | O-Ring, dynamic |
| ۴ | Seal face, atmosphere side |
| ۵ | Seat, atmosphere side |
نقشه اجزاء
