ویژگی های مکانیکال سیل H-Brinker مدل Hbgs
- روغن کاری شده
- یک جهته یا دو جهته
- دارای کارتریج
- تک ، دوتایی ، پشت سر هم و با شیار میانه در دسترس است
- جدا کننده سیل به عنوان شیار، و همچنین حلقه های کربن یا CobaSeal به صورت اختیاری در دسترس هستند
- عملیاتی بدون تماس و بدون کاربر
- شیارهای گازی سه بعدی با سیستم تمیز کنندگی خودکار
- تحمل سختی گاز
- نگهدارنده جامد برای قسمت نشیمنگاه
- مقاوم در برابر مواد شیمیایی با تغییر متریال بنا به درخواست کاربر
- راه حلی اقتصادی، ثابت و ایده آل
مشخصات فنی Hbgs
مشخصات فنی مکانیکال سیل H-Brinker مدل Hbgs
- قابل نصب بر روی شفت با قطر ۲۹ تا ۴۱۰ میلیمتر
- تحمل فشار ۰ تا ۱۶۰ بار
- تحمل حرارت ۴۶- تا ۲۳۰+ درجه سانتیگراد
جنس مواد Hbgs
جنس مواد مکانیکال سیل H-Brinker مدل Hbgs
- سطح سیل : Silicon carbide with DLC coating, Carbon graphite
- نشیمنگاه : Silicon carbide with DLC coating
- سیل ثانویه : FKM
- قطعات فلزی : ۱٫۴۰۰۶ or other stainless steels
کاربردهای Hbgs
کاربردهای مکانیکال سیل H-Brinker مدل Hbgs
- صنعت نفت و گاز
- فن آوری پالایش
- صنعت پتروشیمی
- گاز هیدروکربن
- آمونیاک
- نیتروژن
- هوا
- کمپرسورهای گریز از مرکز
- توسعه دهنده توربو
- دمنده ها
استاندارد های Hbgs
گواهینامه های مکانیکال سیل H-Brinker مدل Hbgs
- NACE
- API617

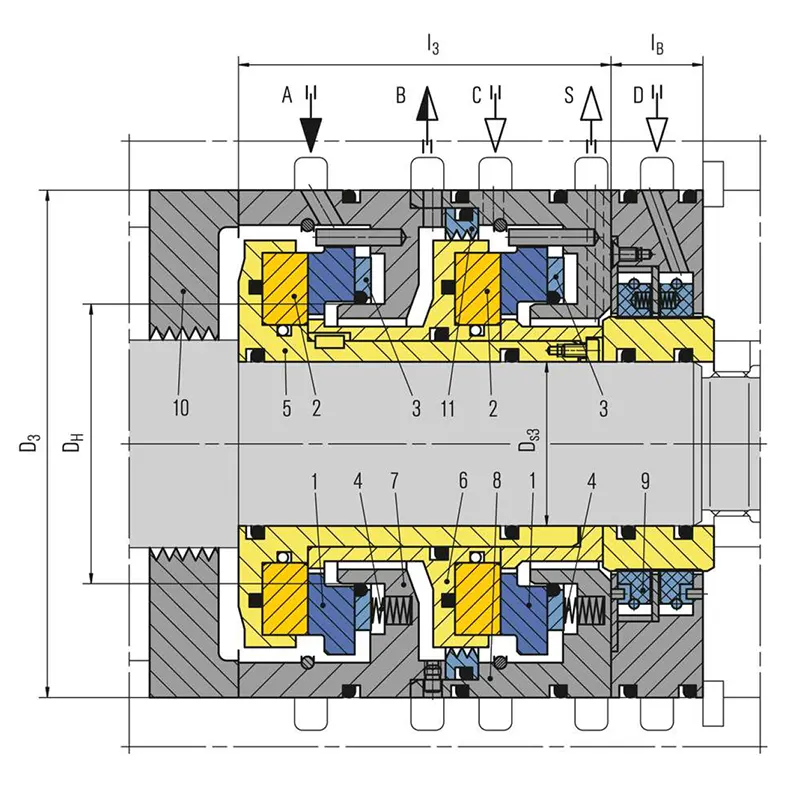

جدول اجزاء Hbgs
جدول اجزاء مکانیکال سیل H-Brinker مدل Hbgs
| A | Primary seal gas supply |
| B | Primary vent |
| C | Secondary gas seal supply |
| S | Secondary vent |
| D | Separation gas supply |
| Item | Description |
| ۱ | Seal face, stationary |
| ۲ | Seat, rotating |
| ۳ | Thrust ring |
| ۴ | Spring |
| ۵ | Shaft sleeve and seat retainer |
| ۶ | Intermediate sleeve |
| ۷, ۸ | Housing (size matched to installation space) |
| ۹ | Separation seal (CSR) |
| ۱۰ | Labyrinth |
| ۱۱ | Intermediate labyrinth |
نقشه اجزاء
