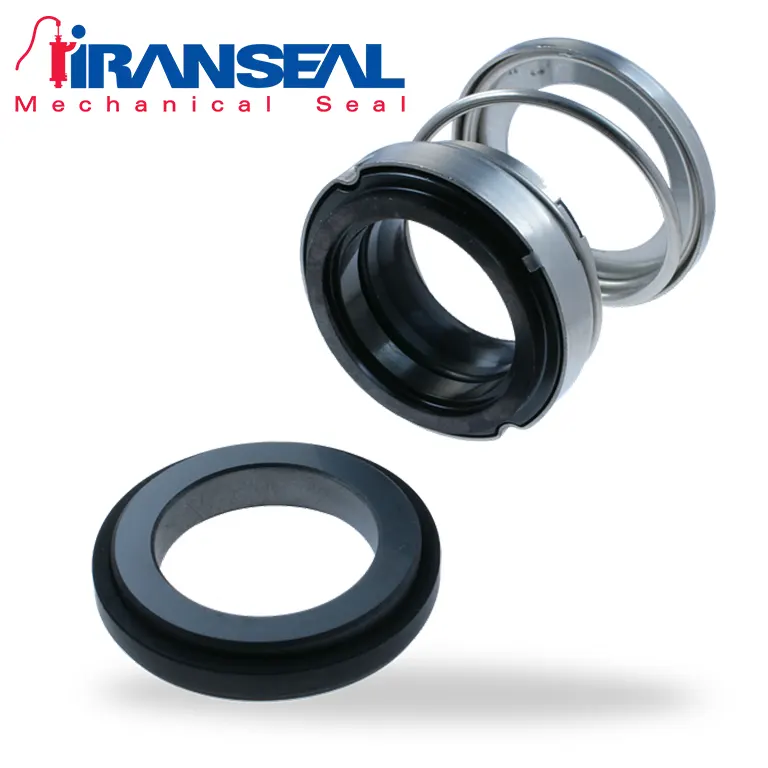

امکانات آب بند مکانیکی EA560
- استفاده به صورتی تکی
- قابل تنظیم
- سری EA560 به دلیل استفاده از فنر قابلیت کشش و سفت شدن را دارد از همین رو به صورت خودکار در تنظیمات اشتباه نیز خود را تنظیم می کند.
- به دلیل استفاده از فنر در بین دو سر سیل با شفت به راحتی بالانس شده و با کمترین اصطکاک نیروی گشتاور را انتقال می دهد.
- قسمت نشیمنگاه سیل از جنس بسیار خاص تشکیل شده و برای خیلی مصارف خانگی بکار می رود.
رنج کارکرد
رنج کارکرد آب بند مکانیکی EA560
- نصب برو روی شفت های با قطر ۸ تا ۵۰ میلیمتر
- تحمل فشار ۷ بار
- استفاده در دمای ۲۰- تا ۱۰۰+ درجه سانتیگراد
جنس قطعات
جنس قطعات آب بند مکانیکی EA560
- جنس بدنه:
Carbon graphite resin impregnated (B), Silicon carbide (Q1, Q2)
- قسمت نشیمنگاه:
Aluminium oxide (V), Silicon carbide (Q1, Q2)
- جنس الاستومر :NBR (P), FKM (V)
- جنس قطعات فلزی: CrNi steel (F)
موارد استفاده
کاربرد آب بند مکانیکی EA560
- فن آوری آب و فاضلاب
- صنایع شیمیایی
- صنعت فرآیند
- آب و فاضلاب
- گلیکول
- روغنها
- پمپ / تجهیزات صنعتی
- پمپ های زیر آب
- پمپ های موتور
- پمپ های گردشی
جدول اجزاء
جدول اجزاء آب بند مکانیکی EA560
| Item | Description |
| ۱٫۱ | Seal face |
| ۱٫۲ | Bellows |
| ۱٫۳ | Spring collar |
| ۱٫۴ | Drive collar |
| ۱٫۵ | Spring |
| ۱٫۶ | Spring holder |
| ۲ | Seat |
| ۳ | Corner sleeve |

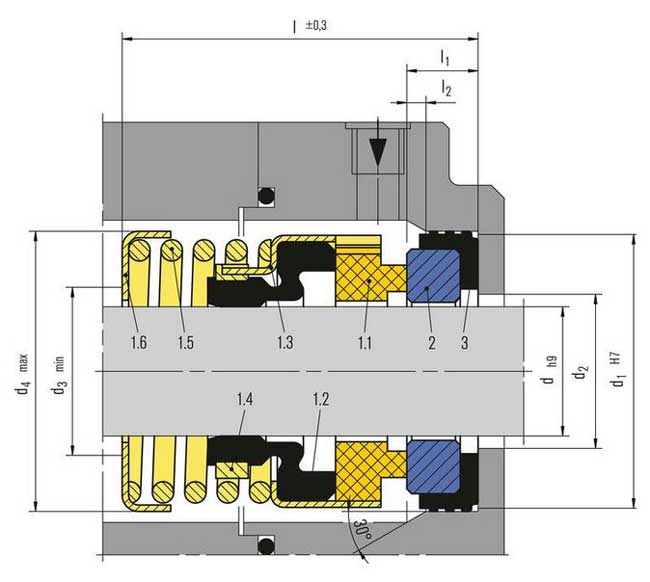

نقشه اجزاء

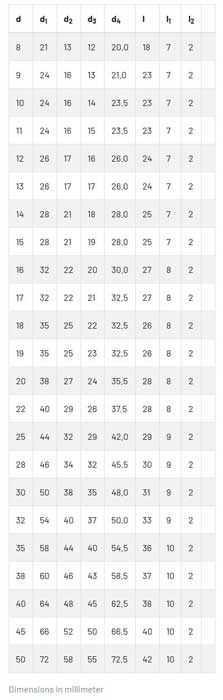

ابعاد و اندازه
