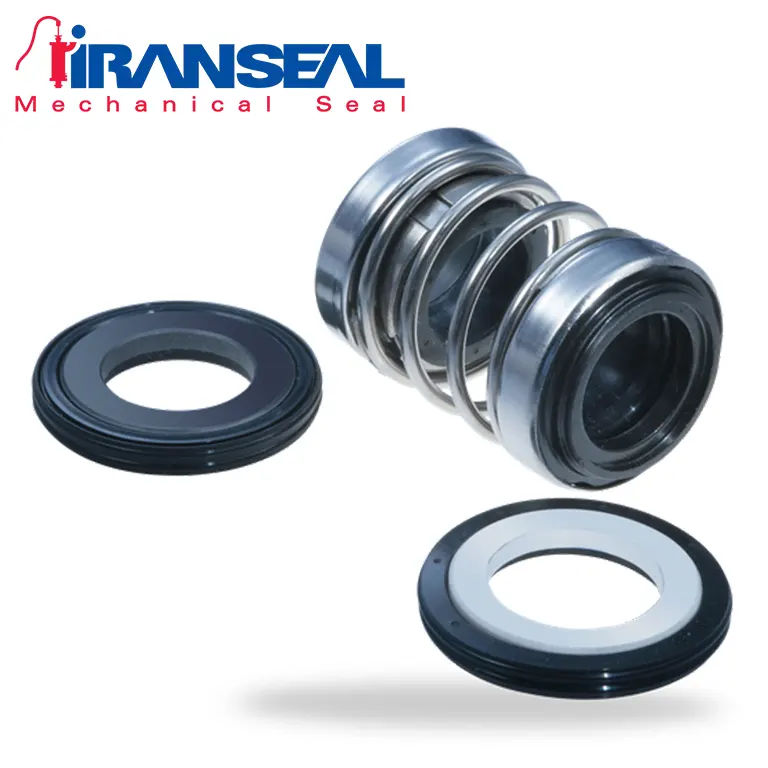

امکانات آب بند مکانیکی ED560
- استفاده به صورت سیل دوبل
- مقاومت شیمیایی خوب و توانایی عبور مواد جامد
- آب بند مکانیکی ED560 یک سیل دوبل می باشد که از EA560 در پشت خود استفاده می کند. بنابراین تمامی مزایای مدل EA560 را در خود دارد.
رنج کاری
رنج کاری آب بند مکانیکی ED560
- نصب بروی شفت با قطر ۱۳ تا ۵۰ میلیمتر
- تحمل فشار ۳ بار
- تحمل حرارت از ۲۰- تا ۷۰+
جنس قطعات
جنس قطعات آب بند مکانیکی ED560
- جنس قطعات ظاهری سیل:
Carbon graphite resin impregnated (B), Silicon carbide (Q1, Q2)
- قسمت نشیمنگاه: Aluminium oxide (V), Silicon carbide (Q1, Q2)
- قسمت الاستومر: NBR (P)
- قسمت فلزی: CrNi steel (F)
موارد مصرف
کاربرد آب بند مکانیکی ED560
- فن آوری آب و فاضلاب
- صنایع شیمیایی
- صنعت فرآیند
- آب و فاضلاب
- گلیکول
- روغنها
- پمپ / تجهیزات صنعتی
- پمپ های زیر آب
- پمپ های موتور
- پمپ های گردشی
دانلود کاتالوگ آب بند مکانیکی ED560
جنس اجزاء
جنس اجزاء آب بند مکانیکی ED560
Item | Description |
۱٫۱ | Seal face |
۱٫۲ | Bellows |
۱٫۳ | Spring collar |
۱٫۴ | Drive collar |
۱٫۵ | Spring |
۲ | Seat |
۳ | Corner sleeve |
۴ | Washer |

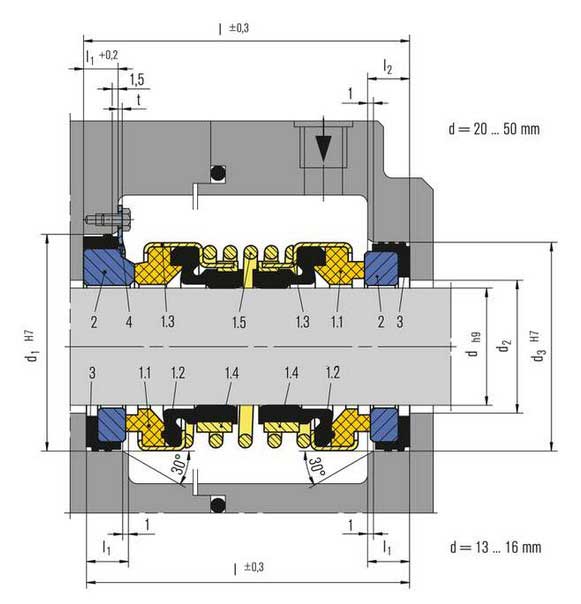

نقشه اجزاء

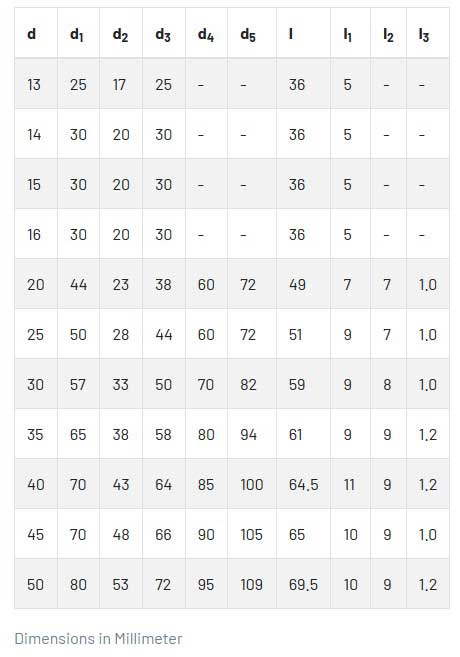

ابعاد و اندازه
