ویژگی های آب بند مکانیکی EBU800
- روغن کاری شده
- آب بند دوتایی
- بالانس
- دو جهته
- حلزون ثابت (سمت پردازش)
- سوراخهای پیچ متعدد (طرف تحمل)
- قسمت زیرین مناسب
- فشار دو برابر
- مناسب برای سرعت کشویی بالا
- در صورت افت فشار روغن ، سیل باز نمی شود
- طراحی جمع و جور با چند جزء آب بندی
مشخصات فنی EBU800
مشخصات فنی آب بند مکانیکی EBU800
- قطر شفت: d = … ۲۲۰ میلی متر (۸٫۶۶ اینچ)
- فشار: (p2-p1) = … ۵ bar (73 PSI)
- سرعت لغزش: vg = 90 متر بر ثانیه (۲۹۵ فوت بر ثانیه)
جنس مواد EBU800
جنس مواد آب بند مکانیکی EBU800
Bellows: AM350, Inconel® ۷۱۸, Hastelloy®-C
Seal face: Special SiC, high-density carbon graphite
Seat: Silicon carbide
Secondary seals: FKM (bearing side)
Metal parts: 1.4301, Carpenter® ۴۲, Inconel® ۷۱۸, Hastelloy®-C
کاربردهای EBU800
کاربردهای آب بند مکانیکی EBU800
- صنعت نفت و گاز
- فن آوری پالایش
- صنعت پتروشیمی
جدول اجزاء EBU800
جدول اجزاء آب بند مکانیکی EBU800
| Item | Description |
| ۱٫۱ | Seat |
| ۱٫۲, ۲٫۳, ۳٫۲ | Retainer |
| ۲٫۲, ۳٫۱ | Seal face |
| ۲٫۴ | Bellows |
| ۲٫۵ | Adapter |
| ۴ | O-ring |
| ۵ | Spring |
| ۲٫۶, ۶ | Housing |
| ۲٫۷ | Damper |
| ۷ | Retaining ring |
| ۸ | Sleeve |
| ۹ | Spacer |
| A | Oil IN |
| B | Oil OUT |
| C | Drain |

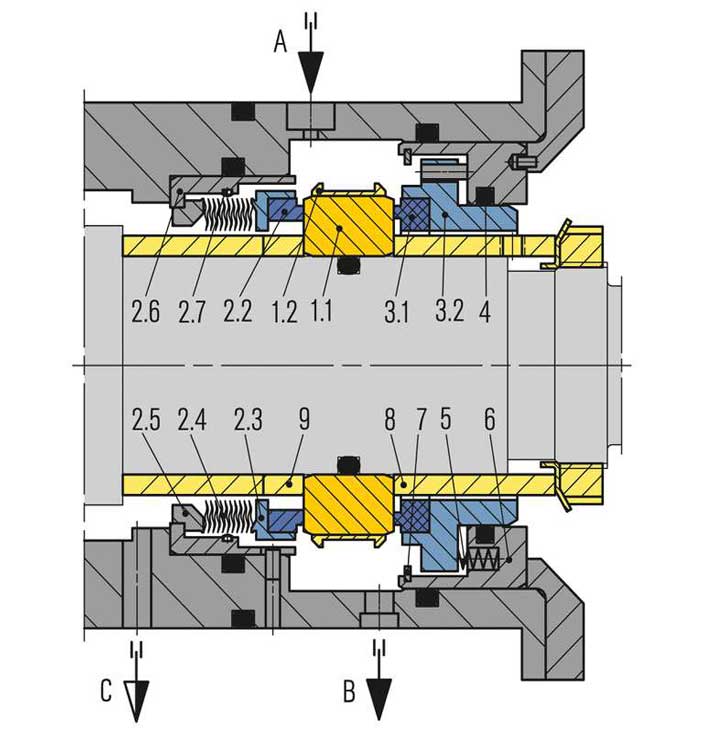

نقشه اجزاء
