امکانات آب بند مکانیکی CSE
- بوش استفاده شده در سیل بدون تماس می باشد
- روغن کاری شده
- دو جهته
- دارای کارتریج
- مجهز به حلقه های کربن Espey از نوع WKA400
- نشت کم
- قابلیت کارکرد در دور آرام
- حساس نبودن به خشک کار کردن با نیتروژن
رنج کارکرد
رنج کاری آب بند مکانیکی CSE
- قطر شفت: ۲۴٫۵ … ۳۶۰ میلی متر (۰٫۹۶ اینچ … ۱۴٫۱۷ اینچ)
- فشار : p = … ۱۰ bar (145 PSI)
- فشار عملیاتی: p = 0.07 bar (1.02 PSI)
- دما: t = -20 درجه سانتیگراد … +۲۰۰ درجه سانتیگراد (-۴ درجه فارنهایت … +۳۹۲ درجه فارنهایت)
- سرعت لغزش: vg = 0 … ۲۰۰ متر بر ثانیه (۰ … ۶۵۶ فوت بر ثانیه)
- نقطه شبنم: بدون محدودیت – دمایی که در آن دما ، باید سرد شده باشد تا اینکه اشباع شدگی رخ دهد
جنس قطعات
جنس قطعات آب بند مکانیکی CSE
- جنس ظاهری: Carbon graphite impregnated
- قسمت دوم سیل: FKM
- قسمت قرار گرفته رو شفت : Stainless steel, TC-coated
- قطعات فلزی: ۱٫۴۰۰۶or other stainless steels
گواهینامه ها
استاندارد آب بند مکانیکی CSE
دارای گواهینامه NACE
کاربرد
کاربرد آب بند مکانیکی CSE
- صنعت نفت و گاز
- فن آوری پالایش
- صنعت پتروشیمی
- نیتروژن
- هوا
- کمپرسورهای گریز از مرکز
- توسعه دهنده توربو
- کمپرسورهای پیچ
- دمنده ها
جدول اجزاء
جدول اجزاء آب بند مکانیکی CSE
| Item | Description |
| ۱ | Shaft sleeve |
| ۲ | Segmented carbon ring |
| ۳ | Garter spring |
| ۴ | Housing of the standardized sub-cartridge |
| ۵ | Housing (size matched to installation space) |
| D | Separation gas |

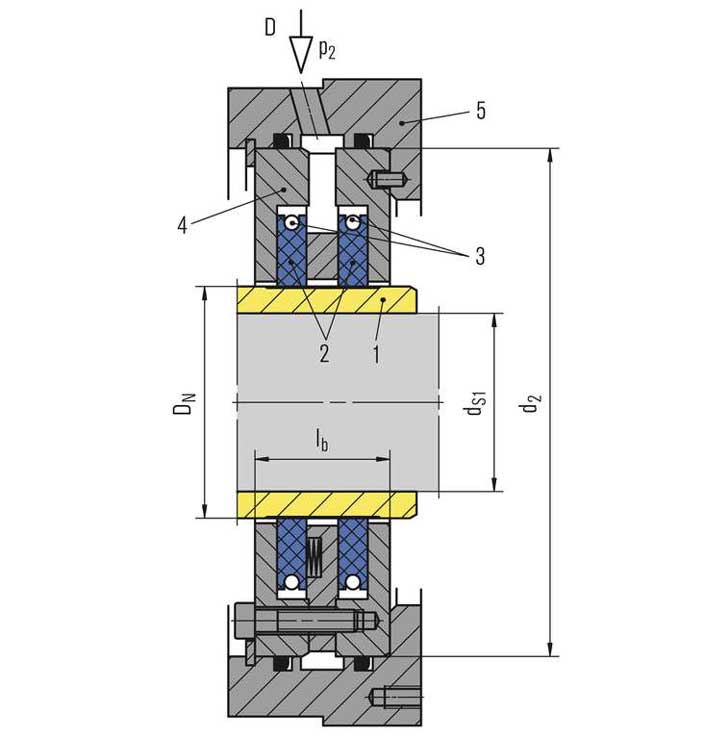

نقشه اجزاء
