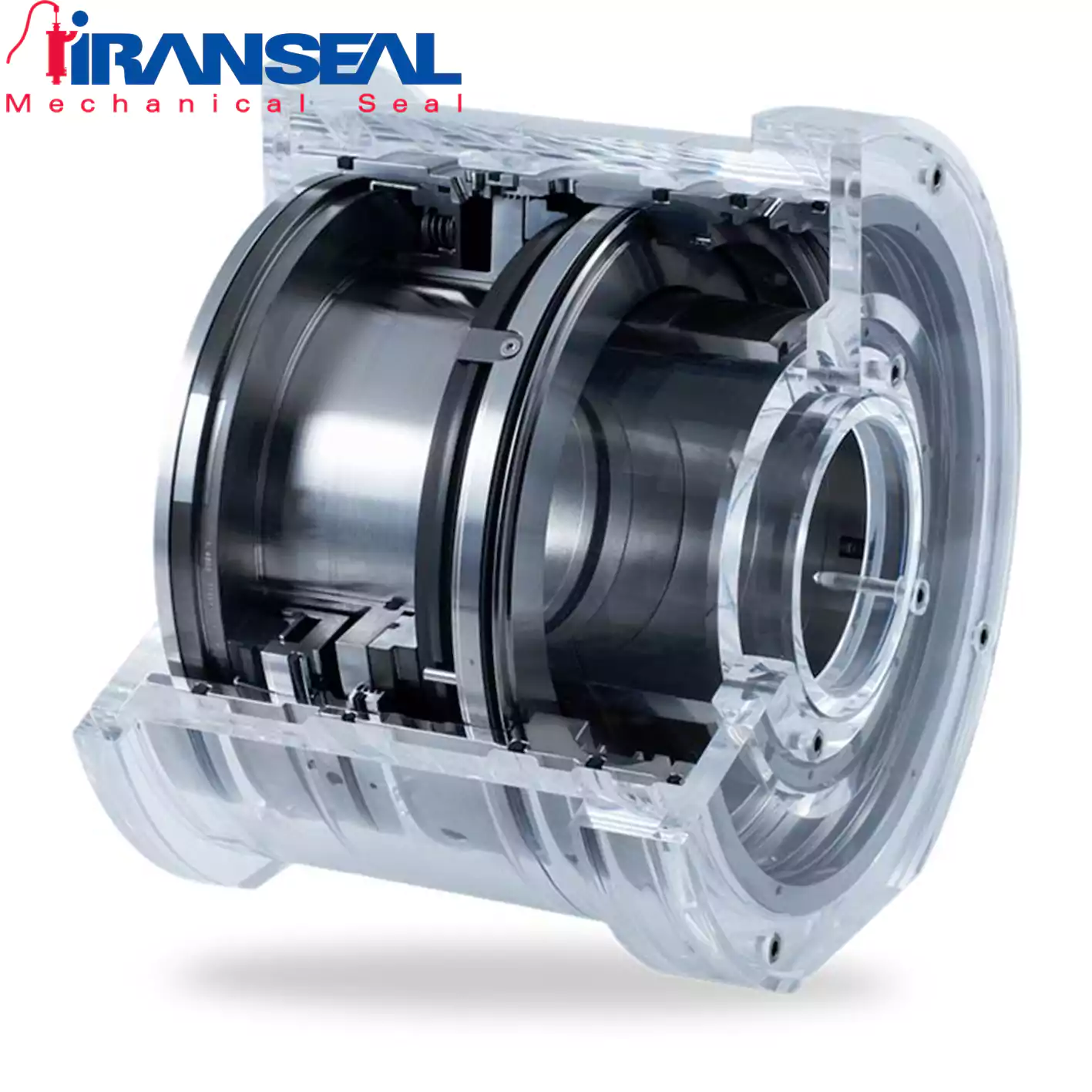

ویژگی های آب بند مکانیکی MDGS
- روغن کاری شده
- دو جهته
- طراحی جمع و جور ، شعاعی
- دارای کارتریج و آماده نصب ، همچنین به عنوان آب بند کامپوننت نیز موجود است
- تک و دوتایی ، قسمت پشت محکم و پشت سر هم با شیار های میانه نیز در دسترس است
- عملیاتی بدون تماس و بدون کاربر
- شیار های گازی سه بعدی و با سیستم خود تمیز کننده
- تحمل فشار و درجه های مختلف سختی گاز
- در فضاهای کوچک قرار می گیرد (مثلاً کمپرسورهای پیچ گاز پردازش)
- مقاوم در برابر مواد شیمیایی با تغییر مواد بنا به درخواست کاربر موجود می باشد
- بهترین راه حل جهت اطمینان کاری و اقتصادی بودن
مشخصات فنی MDGS
رنج کارکرد آب بند مکانیکی MDGS
- نصب بر روی شفت های با قطر ۴۸ تا ۲۰۰ میلیمتر
- تحمل فشار ۰ تا ۵۰ بار
- تحمل حرارت ۲۰- تا ۲۰۰+ درجه سانتیگراد
- سرعت جابجایی ۰٫۶ تا ۲۰۰ میلی ثانیه
جنس مواد M7N
جنس مواد آب بند مکانیکی MDGS
- جنس ظاهری: Carbon graphite
- قسمت زیرین: Ductile stainless steel with DM-TiN coating
- قسمت دوم سیل: FKM
- قطعات فلزی: ۱٫۴۰۰۶or other stainless
کاربردهای M7N
کاربردهای آب بند مکانیکی MDGS
- صنعت نفت و گاز
- فن آوری پالایش
- صنعت پتروشیمی
- گاز هیدروکربن
- نیتروژن
- هوا
- کمپرسورهای گریز از مرکز
- کمپرسورهای پیچ گاز فرآیند خشک
- دمنده ها
- ارسال بازخورد
گواهینامه های
استاندارد آب بند مکانیکی MDGS
NACE
جدول اجزاء MDGS
جدول اجزاء آب بند مکانیکی MDGS
| A | Primary seal gas supply |
| B | Primary vent |
| C | Secondary gas seal supply |
| S | Secondary vent |
| D | Separation gas supply |
| Item | Description |
| ۱ | Seal face, stationary |
| ۲ | Seat, rotating |
| ۳ | Thrust ring |
| ۴ | Spring |
| ۵ | Adapter |
| ۶ | Shaft sleeve, intermediate sleeve |
| ۷, ۸ | Housing (size matched to installation space) |
| ۹ | Carbon ring separation seal (CSE) |
| ۱۰ | Intermediate labyrinth |
نقشه اجزاء
