امکانات آب بند مکانیکی Cartex single seal
- استفاده به صورت تکی
- دارای کارتریج
- کاملا بالانس
- مستقل از جهت چرخش محور
- ایده آل برای استانداد سازی
- دارای پکینگ با رعایت اصول جهانی و قابل استفاده در تمامی قطعات
- قابل نصب بر روی پمپ سانتریفیوژ بدون نیاز به اصلاح ابعاد
- طول عمر بالا
- نصب آسان
- جلوگیری از آسیب به شفت
- سازگاری با انواع پمپ
Single seals without connections (-SNO), with flush (-SN) and with quench combined with lip seal (-QN) or throttle ring (-TN)
Additional variants available for ANSI pumps (e.g. -ABPN) and eccentric screw pumps (-Vario)
رنج کاری
رنج کاری آب بند مکانیکی cartex single seal
با توجه به استفاده از نوع جنس دارای رنج کاری متفاوتی می باشد که در زیر عنوان شده است.
- با جنس: Cartex-SN, SNO, QN, TN, Vario
- قابل نصب بر روی شفت یا قطر ۲۵ تا ۱۰۰ میلیمتر
- استفاده در حرارد ۴۰- تا ۲۲۰ درجه
- تحمل فشار با جنس BQ1 برابر ۲۵ بار
- تحمل فشار با جنس Q1Q1 , U2Q1 برابر با ۱۲ بار
جنس اجزاء
جنس اجزاء آب بند مکانیکی cartex single seal
- جنس بدنه از سیلیکون کاربید Q1 , کربن گرافیت رزین B , تنگستن کاربید U2
- جنس کفه: سیلیکون کاربید Q1
- قسمت دوم سیل : FKM (V), EPDM (E), FFKM (K), Perflourocarbon rubber/PTFE (U1)
- واشر از جنس Hastelloy C-4
- فلز بکار رفته در آن: CrNiMo steel (G), CrNiMo cast steel (G)
موارد مصرف
کاربرد آب بند مکانیکی cartex single seal
- صنعت فرآیند
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- فناوری نیروگاه
- صنعت خمیر و کاغذ
- فن آوری آب و فاضلاب
- صنعت معدن
- صنایع غذایی و آشامیدنی
- صنعت قند
- جهانی قابل اجرا
- پمپ های گریز از مرکز
- پمپ های پیچ خورجین
- پمپ های فرآیند
روش نصب
روش نصب آب بند مکانیکی cartex single seal

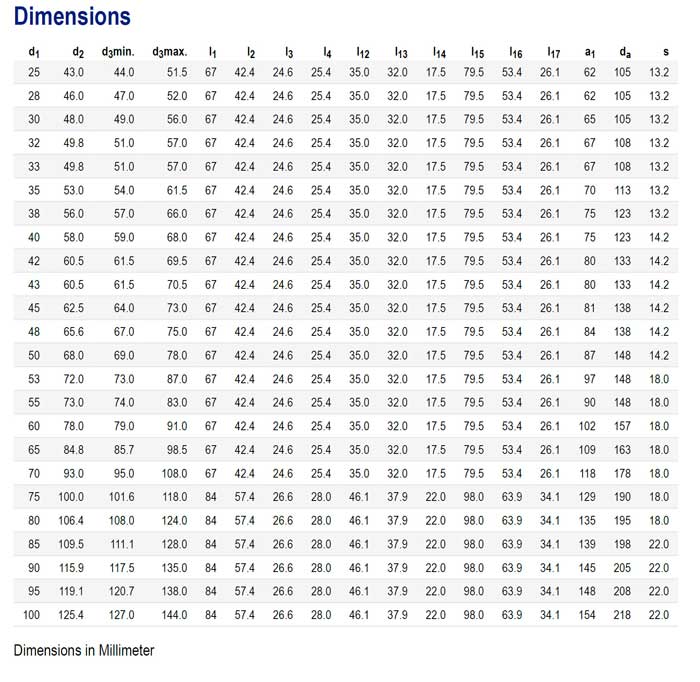

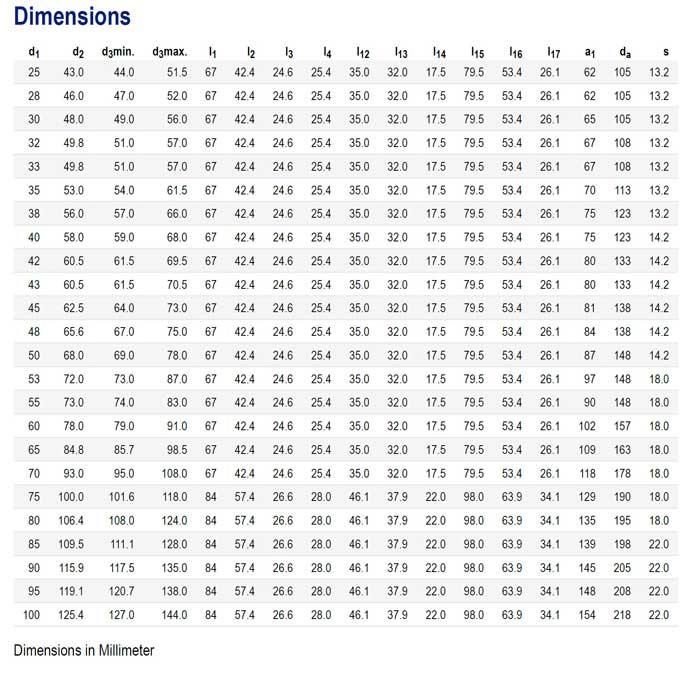

جدول ابعاد

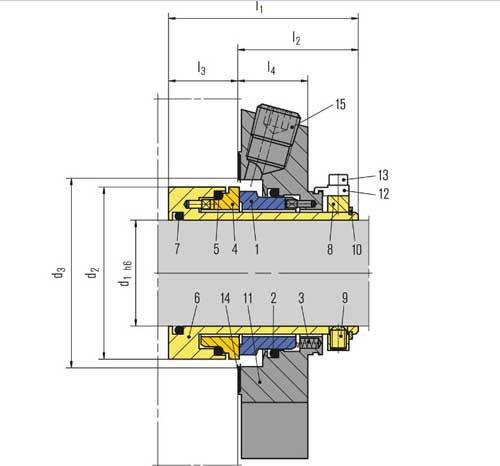

نقشه اجزاء

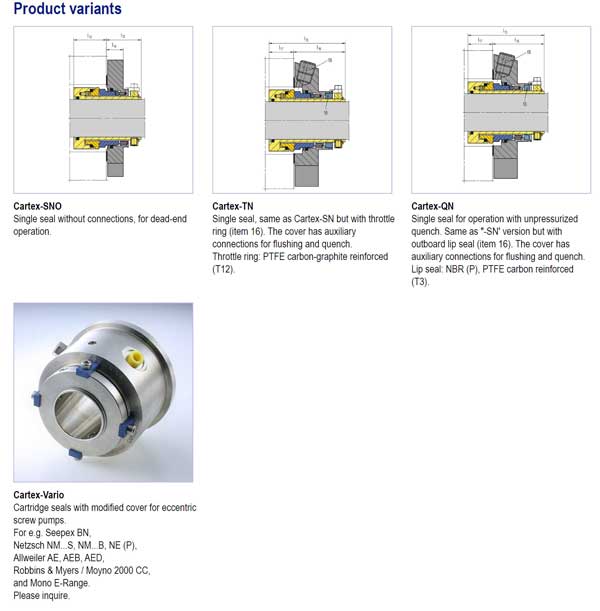

انواع مدل ها
جدول اجزاء
