ویژگی های آب بند مکانیکی SeccoMix R
- برای شفت های ورودی بالا ، جانبی و پایین
- کارکرد به صورت
- سیل تحت فشار نیتروژن
- قسمت نشیمنگاه یا صندلی سیل چرخشی و در کنار محصول
- بالانس
- مستقل از جهت چرخش
- قطعات آماده به کار و آزمایش شده توسط کارخانه
- با یا بدون بلبرینگ در دسترس است
- سطح صاف و عاری از فضای مرده
- بدون آلودگی محصول توسط مایع مانع
- اتصال بدون اصطکاک به شافت
- گواهینامه ATEX در صورت درخواست موجود است
جهت مشاهده کامل محصولات به لینک مکانیکال سیل بروگمن مراجعه نمایید.
کاربرد ها
کاربردهای آب بند مکانیکی SeccoMix R
- فن آوری پالایش
- صنعت پتروشیمی
- صنایع شیمیایی
- صنعت داروسازی
- صنایع غذایی و آشامیدنی
- همزن
- میکسر
- خشک کن
- راکتورها
مشخصات فنی
مشخصات فنی آب بند مکانیکی SeccoMix R
- قطر شفت: d1 = 35 … ۲۲۰ (۳۰۰) میلی متر (۱٫۳۸ اینچ … ۸٫۶۶ اینچ (۱۱٫۸۱ اینچ))
- شفت-محفظه آفست محوری: d1 = 35 … ۶۰ میلی متر (۱٫۳۸ اینچ … ۲٫۳۶ اینچ): حداکثر. ± ۱٫۵ میلی متر (۰٫۰۵۹ اینچ) d1 > 60 میلی متر (۲٫۳۶ اینچ): حداکثر. ± ۲٫۰ میلی متر (۰٫۰۷۹ اینچ)
- شافت افست شعاعی / محفظه: حداکثر. ± ۰٫۳ میلی متر (۰٫۰۱۲ اینچ)
- فشار: p1 = خلاء … ۶ بار (۸۷ PSI)
- دما: t1 = -20 درجه سانتیگراد … +۲۰۰ درجه سانتیگراد (-۴ درجه فارنهایت … +۳۹۲ درجه فارنهایت)
- سرعت لغزش: vg = 0 … ۲ m/s (0 … ۶ ft/s) برای کاربردهای فراتر از این محدوده، لطفاً سوال کنید.
جنس مواد
جنس مواد آب بند مکانیکی SeccoMix R
- جنس سیل: Carbon graphite, FDA conform
- قسمت زیرین: Silicon carbide, FDA conform
- قسمت دوم بنا به نیاز کاربر طراحی و ساخته می شود.
گواهینامه ها
استاندارد های آب بند مکانیکی SeccoMix R
FDA
ATEX
جدول اجزاء
جدول اجزاء آب بند مکانیکی SeccoMix R
| Item | Description |
| ۱ | Seal face, product side |
| ۲ | Seat, product side |
| ۳ | O-Ring, dynamic |
| ۴ | Seat, atmosphere side |
| ۵ | O-Ring |
| ۶ | Seal face, atmosphere side |

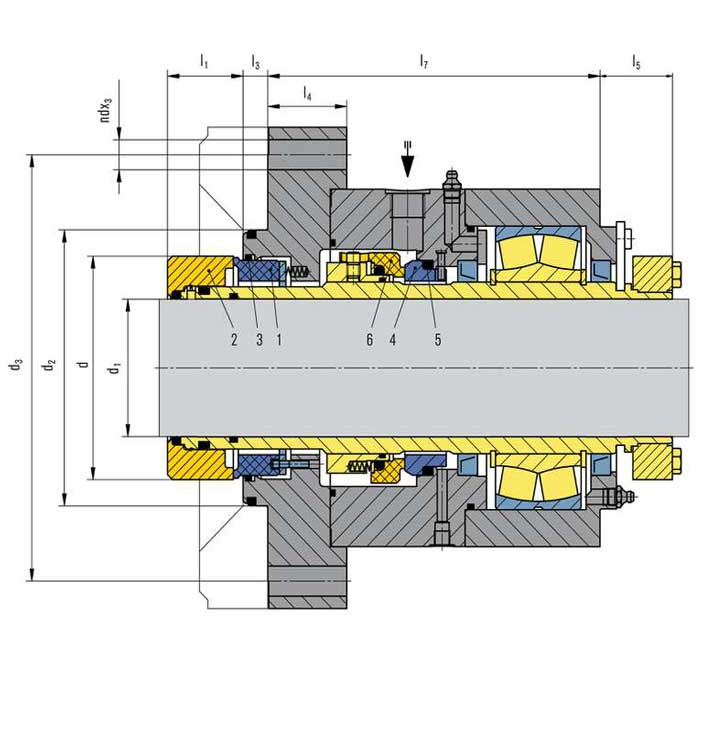

نقشه اجزاء

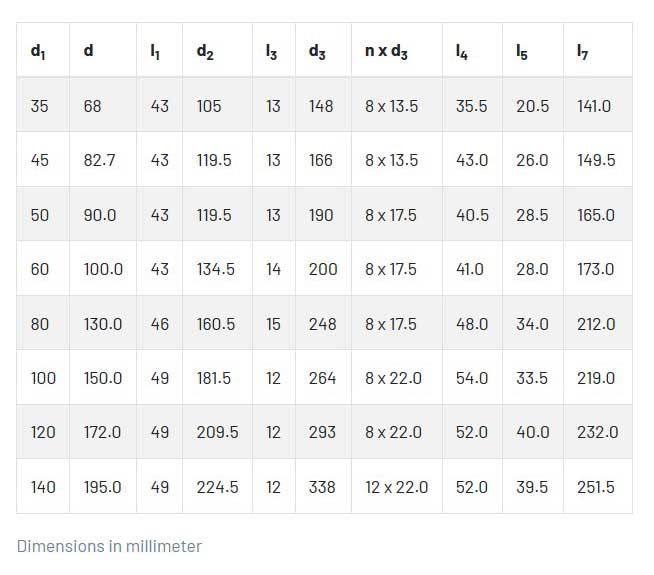

ابعاد و اندازه
