ویژگی های آب بند مکانیکی SeccoLip
- برای شفت های ورودی بالا ، در صورت درخواست درایوهای دیگر امکان پذیر است
- قابلیت خشک کار کردن
- طراحی ماژولار و انعطاف پذیر
- جبران انحراف شافت توسط فناوری ثبت شده
- مستقل از جهت چرخش
- به عنوان یک کارتریج آماده نصب برای نصب سریع و آسان در دسترس است
- فناوری آزمایش شده استفاده ایمن را تضمین می کند
- آب بند لبه خشک – بسته به نوع برنامه ، هیچ سیستم تامین لازم نیست
- هیچ بلبرینگ اضافی لازم نیست ، اما به صورت اختیاری در دسترس است
- عنصر آب بندی از ترکیب PTFE شیمیایی بسیار مقاوم درخشان ساخته شده است
- نسخه مینا در صورت درخواست
- گواهی ATEX در صورت درخواست
- تنظیمات سفارشی امکان پذیر است
جهت دیدن کلیه محصولات به صفحه مکانیکال سیل بروگمن مراجعه نمایید.
کاربرد های
کاربردهای آب بند مکانیکی SeccoLip
- صنایع شیمیایی
- صنعت پتروشیمی
- صنعت داروسازی
- صنایع غذایی و آشامیدنی
- همزن
- میکسر
- راکتورها
مشخصات فنی
رنج کاری آب بند مکانیکی SeccoLip
- قطر شفت (در انبار): d1 = 40 … ۱۲۵ mm (1.57 اینچ … ۴٫۹۲ اینچ)
- قطر شفت ویژه بین ۲۵ میلی متر تا ۲۰۰ میلی متر ممکن است (۰٫۹۸ اینچ … ۷٫۸۷ اینچ)
- فشار: p1 = خلاء … ۶ بار (۸۷ PSI)
- دما: -۳۰ درجه سانتیگراد الی +۲۰۰ درجه سانتیگراد (-۲۲ درجه فارنهایت … +۳۹۲ درجه فارنهایت)
- سرعت لغزش: vg = 0 … ۲ m/s (0 … ۶ft/s)
- حرکت محوری: ± ۳٫۰ میلی متر
- حرکت شعاعی: ۱٫۰ میلی متر (تا ۳ میلی متر در صورت درخواست) برای کاربردهای فراتر از این محدوده، لطفاً سوال کنید.
جنس مواد
جنس مواد آب بند مکانیکی SeccoLip
- قسمت آب بندی : bright chemically highly resistant PTFE-compound with FDA
- قسمت دوم سیل: FKM (V)
- قطعات فلزی بکار رفته: ۳۱۶L / 1.4404
استاندارد
گواهینامه های Seccolip
- FDA
- ATEX
- TA-Luft
جدول اجزاء ۴۸۱L-4
جدول اجزاء آب بند مکانیکی SeccoLip 481L-4
| Item | Description |
| ۱ | Lip seal |
| ۲ | Inset |
| ۳ | Disc |
| ۴ | Insert ring |
| ۶ | O-Ring |
| ۷ | Shaft sleeve |
| ۸ | Flange |
| ۹ | Housing |
| ۱۳ | Shrink disc |
| ۱۶ | Setting device |
| ۲۳ | Spacer ring |
| ۲۷ | Lip seal |
| ۲۸ | Sliding bearing |

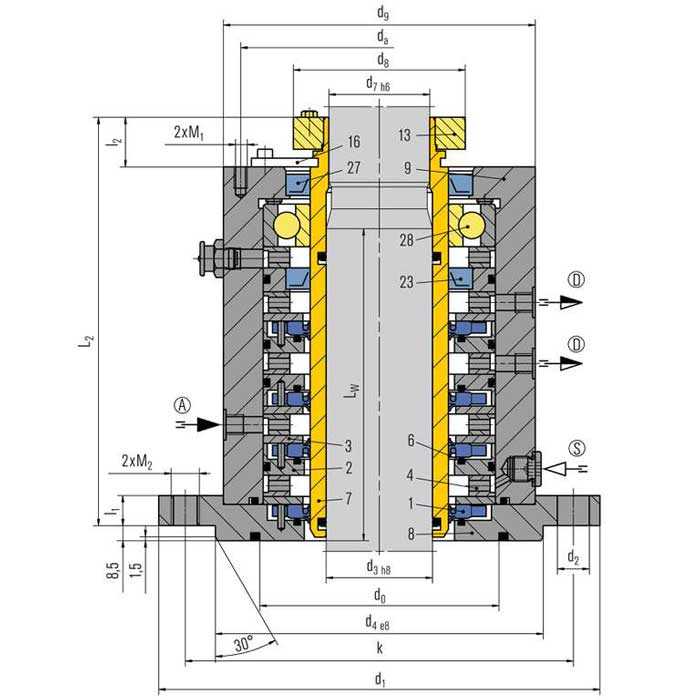

نقشه اجزاء ۴۸۱L

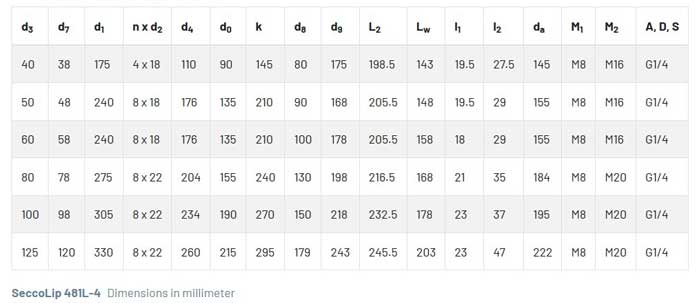

ابعاد و اندازه ۴۸۱L
جدول اجزاء ۴۸۱-۲

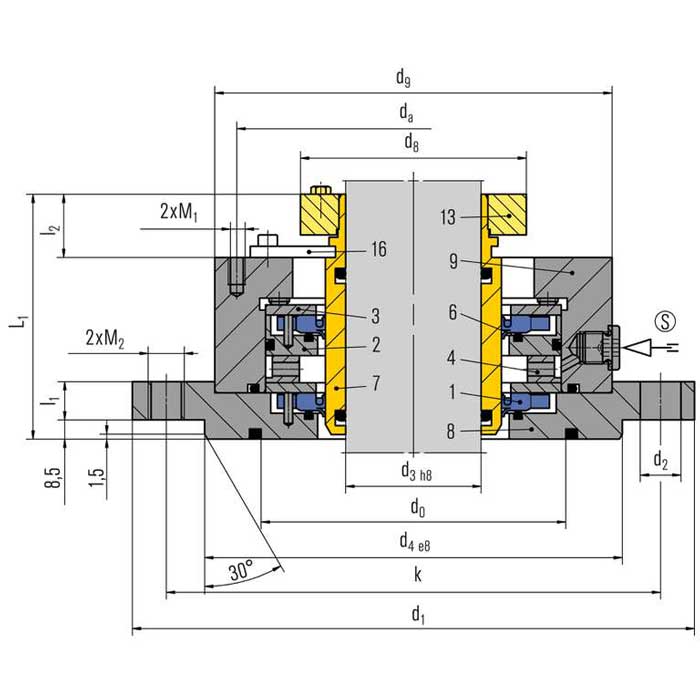

نقشه اجزاء ۴۸۱-۲

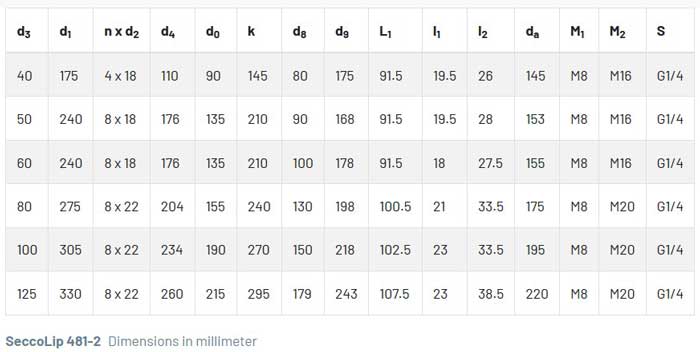

ابعاد و اندازه ۴۸۱-۲
